BMW N13 met schokkende motor en VANOS-probleem: waarom een correcte diagnose soms veel verder gaat dan één foutcode
Bij technische storingen aan moderne BMW-motoren leeft vaak nog altijd hetzelfde beeld: auto binnen, foutcode uitlezen, defect onderdeel vervangen, probleem opgelost.
In de praktijk werkt het lang niet altijd zo.
Sommige storingen zijn duidelijk en snel te herleiden naar één component. Andere gevallen zijn veel complexer. Dan heb je te maken met meerdere symptomen tegelijk, een voorgeschiedenis die meespeelt, foutcodes die niet het volledige verhaal vertellen, en onderdelen die je soms bewust vervangt zonder dat je op voorhand zwart-op-wit kunt bewijzen dat net dát ene onderdeel alleen de volledige oorzaak is.
Deze BMW met N13-motor was daar een goed voorbeeld van.
En net daarom vonden we het de moeite waard om deze case uit te schrijven.
De voorgeschiedenis van deze wagen is belangrijk
Om deze herstelling correct te begrijpen, moet je eerst de historiek van de wagen kennen.
Deze BMW had eerder al een ernstig probleem gehad aan cilinder 4. De oorzaak daarvan lag niet in een klassiek mechanisch defect, maar in een fout in de DME/ECU waardoor het ontstekingssignaal naar de bobine onder dynamische belasting wegviel. De wagen is met dat probleem bovendien lange tijd blijven rijden.
Volgens de historiek was de auto daarvoor al door meerdere partijen bekeken, waaronder ook een merkdealer, zonder dat men de echte oorzaak definitief had kunnen oplossen.

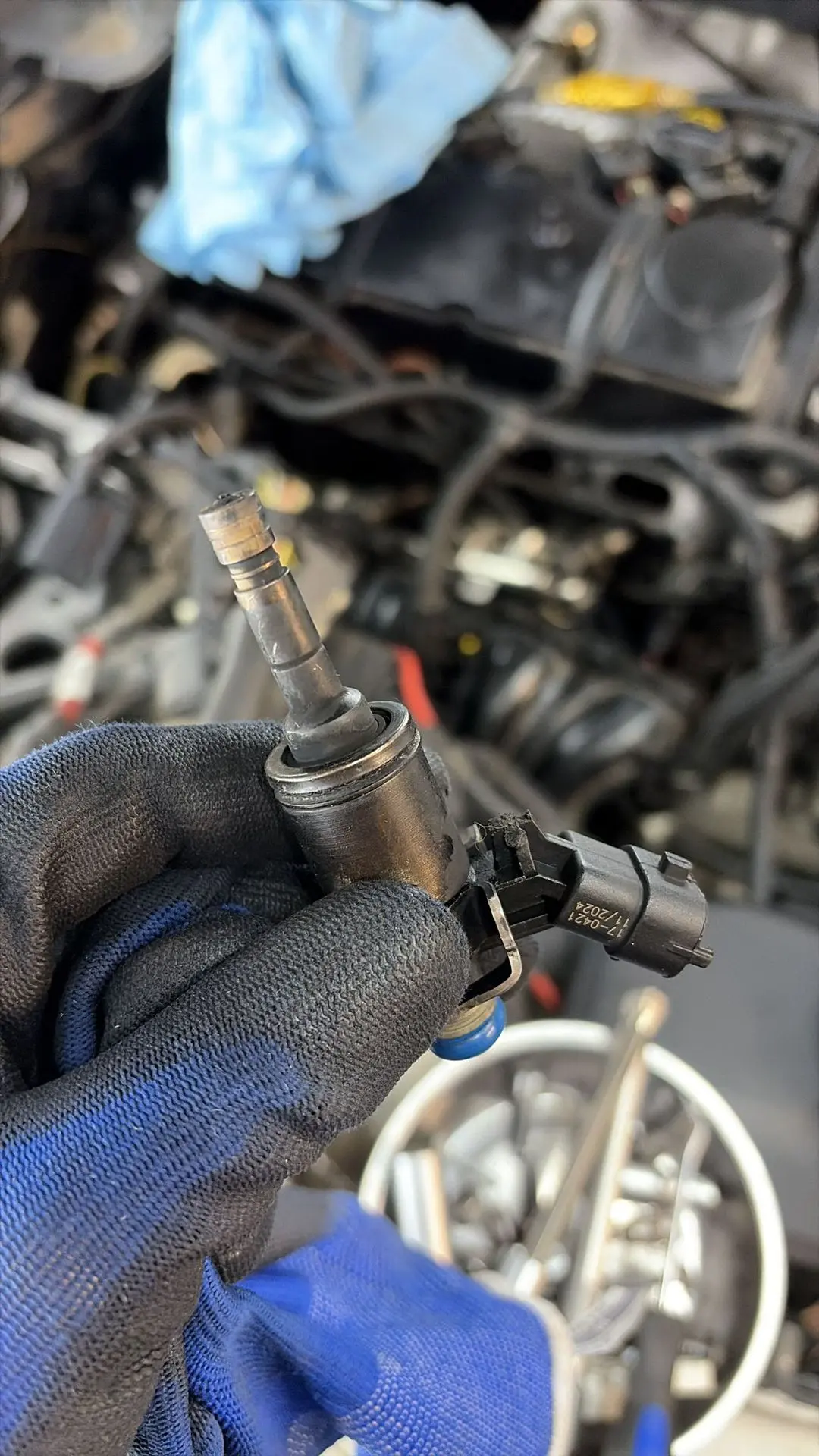

Door het blijven doorrijden met die fout is de warmtebelasting in cilinder 4 te hoog opgelopen, met als gevolg dat de klepzitting daar is losgekomen. Daarna hebben wij de wagen overgekocht, de cilinderkop laten reviseren en vlakken, de motor opnieuw opgebouwd en tegelijk ook een nieuwe distributieset geplaatst, samen met nieuwe olie en filter.
Dat is belangrijk om te vermelden, want het toont twee dingen:
- Deze wagen had al een technische voorgeschiedenis.
- De eerdere grote herstelling was niet zomaar een onderdelenverhaal, maar een dossier waarin al degelijk diagnosewerk nodig was om de echte oorzaak te vinden.
De nieuwe klacht: schokkende motor en onrustig motorgedrag
Na die eerdere herstelling bleek de motor nog altijd niet te draaien zoals het hoorde. De wagen vertoonde opnieuw schokken en onrustig motorgedrag.

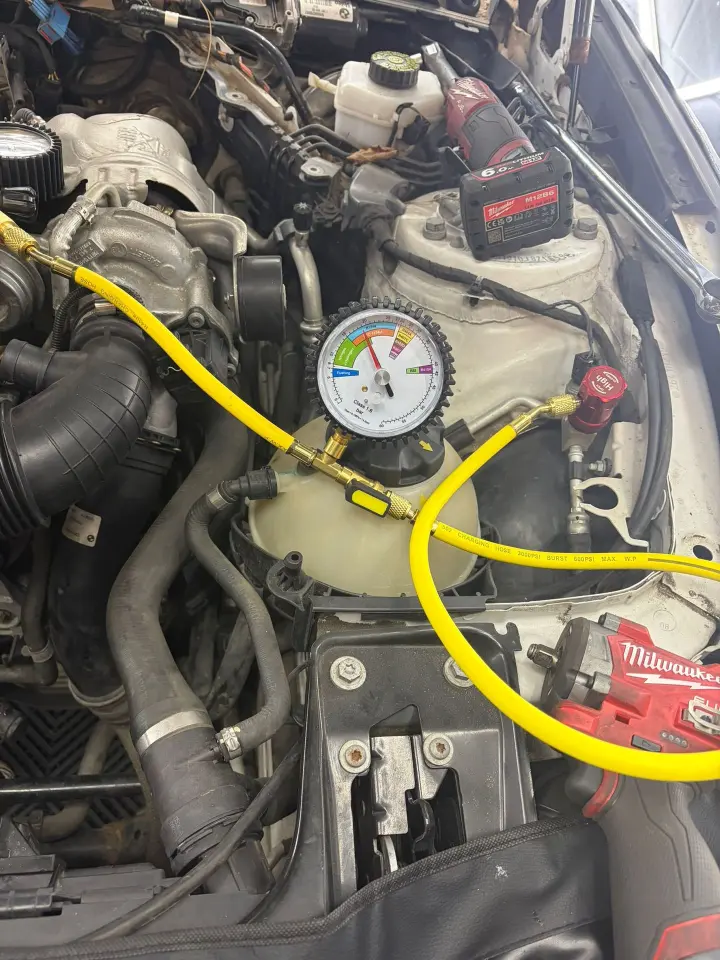

Daarnaast meldde de klant ook dat de airco minder goed werkte. Dat aircoprobleem hebben we apart gecontroleerd met formeergas. Daarbij werd geen lek vastgesteld, waarna het systeem opnieuw correct werd gevuld met lekdetectie in geval dat er toch een klein lek zou zijn waardoor we dit snel zouden zien moest de airco terug stoppen met werken.
Maar het belangrijkste dossier bleef uiteraard het motorgedrag.
Waarom dit geen eenvoudige diagnose was

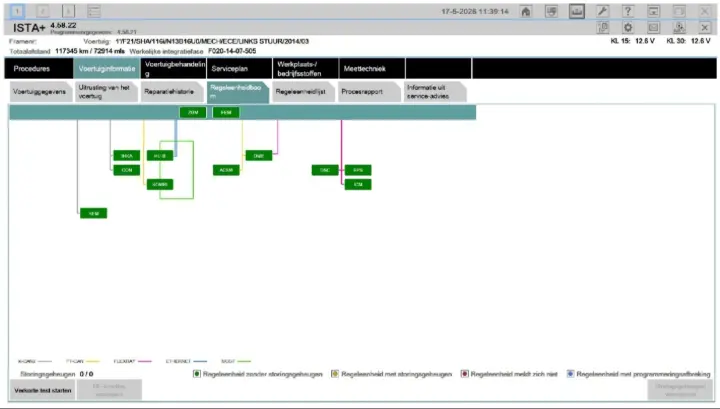

Dit was geen geval waarbij er één duidelijke foutcode aanwezig was die rechtstreeks naar één defect onderdeel wees.
Integendeel: de wagen vertoonde symptomen die in meerdere richtingen konden wijzen. De motor liep niet correct, maar zonder dat er van bij de start één overduidelijke, sluitende oorzaak op tafel lag. Er was initieel ook geen foutcode aanwezig.
Dat is exact het soort dossier waar veel mensen van buitenaf soms onderschatten hoeveel afwegingen een garage in werkelijkheid moet maken.
Want ja, je kunt in theorie altijd nog méér tijd spenderen aan extra metingen, extra live data, extra scope-opnames of extra functietesten. Maar zelfs dan krijg je niet altijd een perfecte, wiskundige diagnose waarbij één onderdeel 100% als enige schuldige kan worden aangeduid.
Soms moet je technisch vooruit door:
- oorzaken stap voor stap uit te sluiten,
- logisch te redeneren op basis van symptomen,
- en bewust de meest verantwoorde volgende herstellingsstap te kiezen.
Dat is iets anders dan blind onderdelen vervangen.
Eerste stap: terug controleren of de mechanische basis wel nog klopt
Tijdens de eerste controles merkten we dat het schokken van de motor verminderde wanneer de multiriem werd weggenomen. Daardoor zijn we opnieuw kritisch naar de mechanische timing en de basisopbouw van de motor gaan kijken.
Tijdens die controle stelden we vast dat de centrale krukasbout niet meer op de juiste specificatie vaststond.
Dat is geen detail. Zeker niet bij een constructie waarbij onderdelen met frictie op elkaar worden geklemd. In zo’n situatie kun je zeggen: “we vervangen enkel de bout.” Maar als daar al beweging of wrijving is geweest, wil je als specialist verder denken dan alleen het goedkoopste of snelste scenario.
Daarom hebben we niet alleen de bout aangepakt, maar beslist om opnieuw het zekere voor het onzekere te nemen en de distributie opnieuw te vervangen. Niet omdat dat voor ons de meest interessante oplossing was, integendeel. Wel omdat we liever meteen zekerheid creëren dan later opnieuw hetzelfde werk te moeten doen of de klant opnieuw met risico op problemen op te zadelen.
Secundaire afwijking: cilinder 4 bleef aandacht vragen

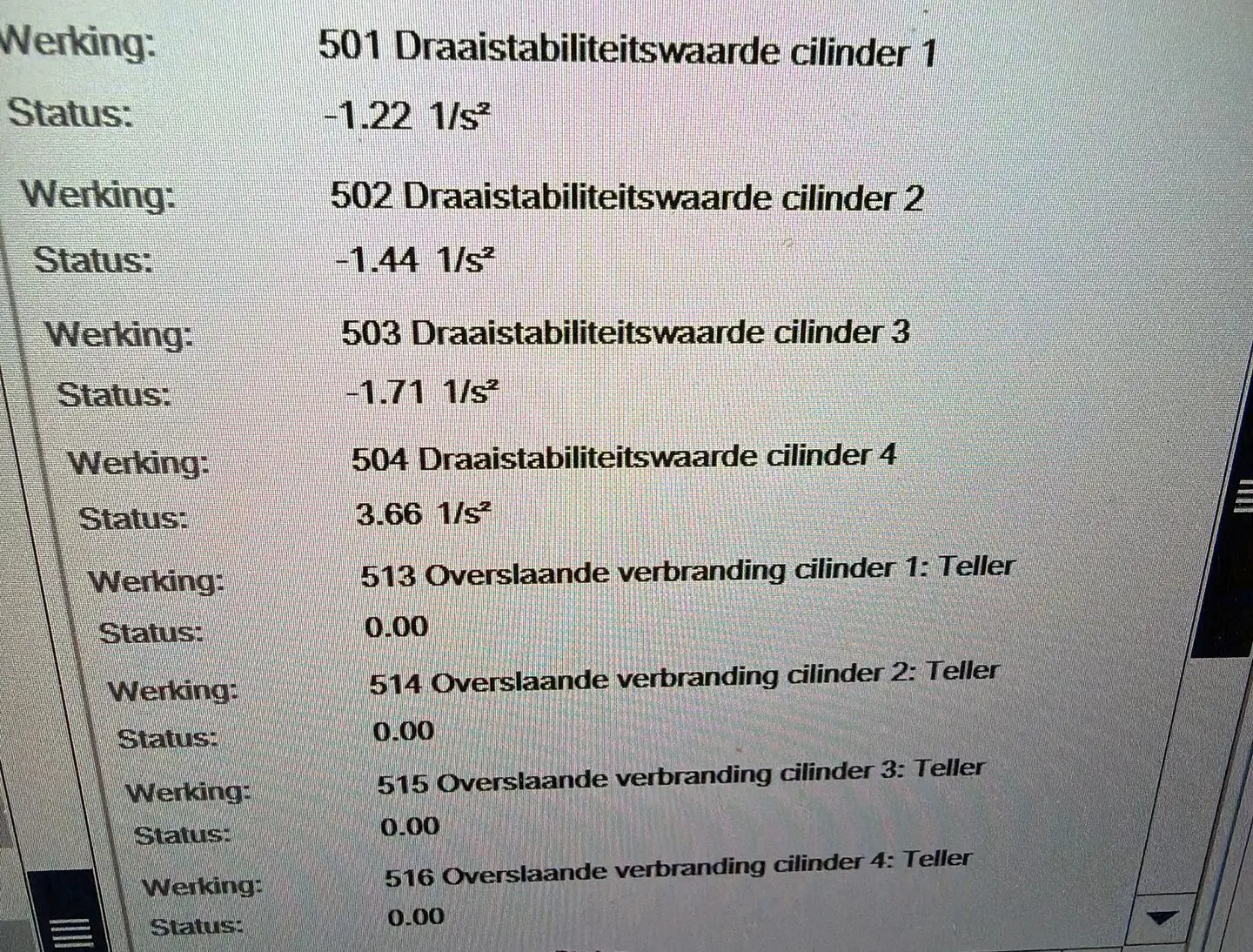

Tijdens verdere controle van de motorgang zagen we in de draaistabiliteitswaarden dat cilinder 4 opnieuw afwijkend gedrag vertoonde, ondanks het feit dat er niet meteen een duidelijke misfirefout werd opgeslagen.

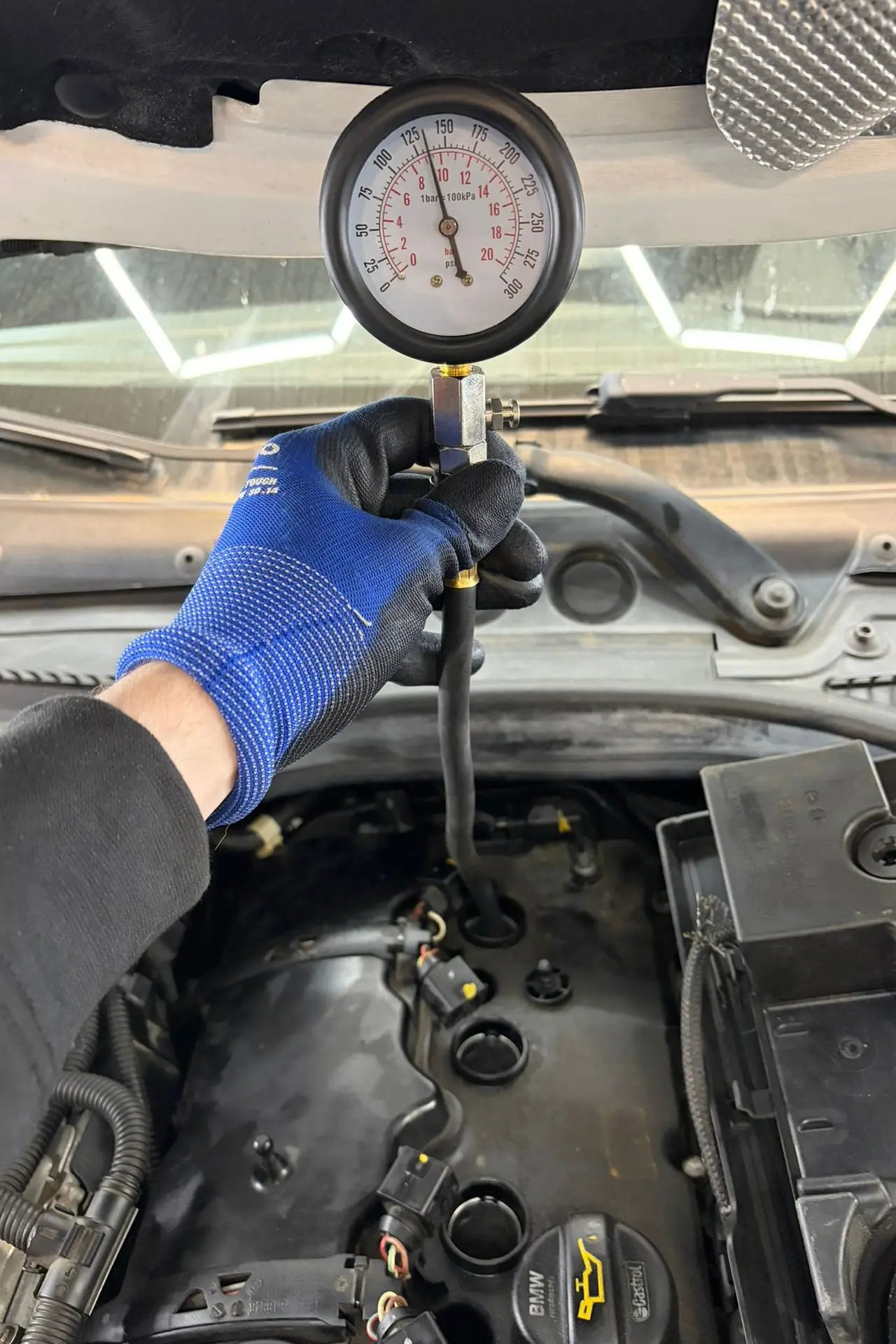

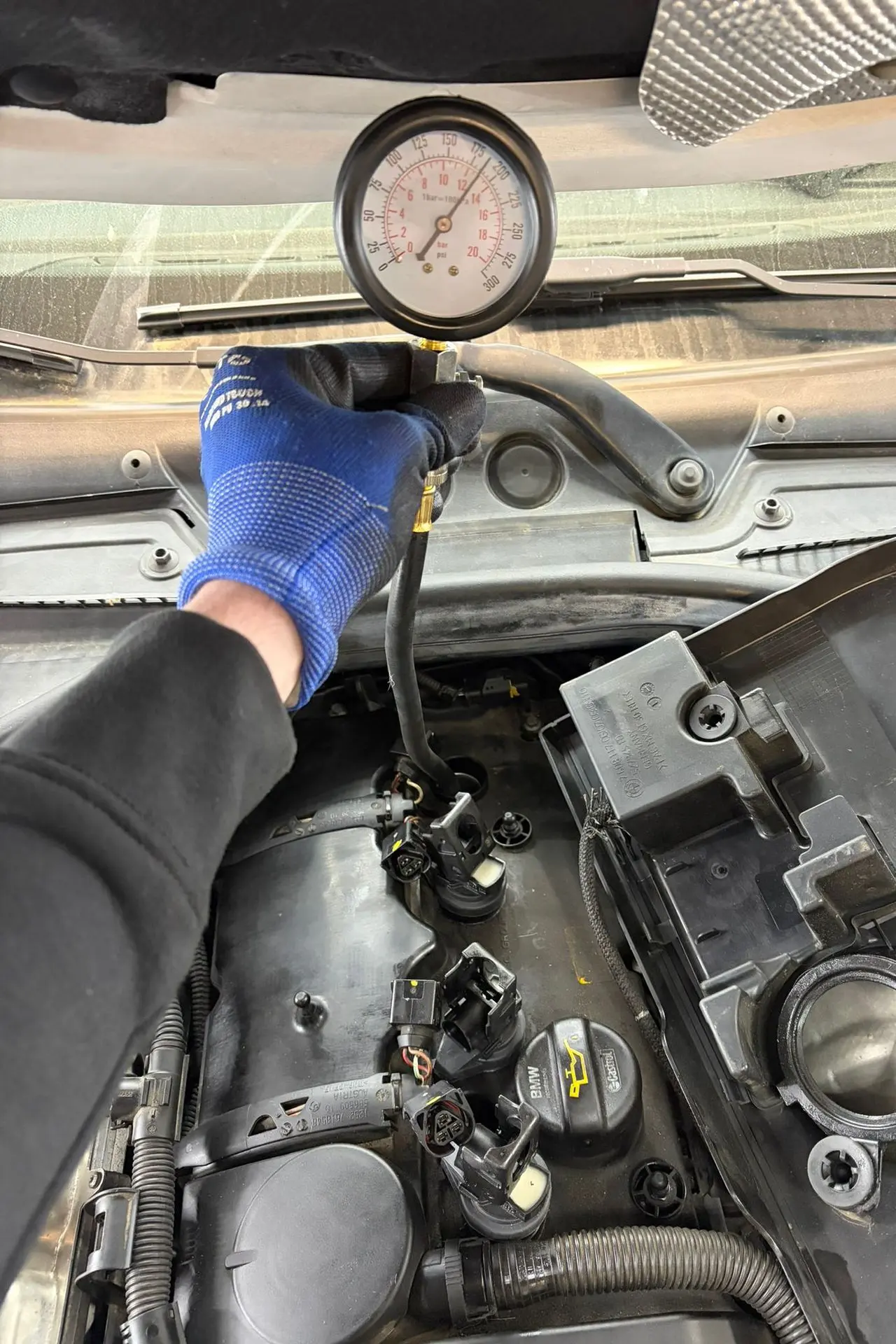

Daarom hebben we compressie gemeten op alle cilinders. Daaruit bleek dat cilinder 4 afweek van de rest. Verdere controle wees daarna in de richting van een probleem dat uiteindelijk opgelost werd door vervanging van de injector op cilinder 4.
Na die vervanging kwam de compressie opnieuw mooi gelijk en zat cilinder 4 terug op hetzelfde niveau als de andere cilinders.
De motor draaide daarna duidelijk beter. Maar nog niet goed genoeg.
En dat is belangrijk: soms heb je in één dossier meer dan één afwijking tegelijk. Als je één deel oplost, betekent dat nog niet automatisch dat de wagen volledig hersteld is.
Lange testrit: dan kwamen de VANOS-fouten naar boven
Na de eerste herstellingen hebben we een lange testrit gedaan onder verschillende omstandigheden.
Pas na ongeveer 50 kilometer begon het foutgeheugen zich duidelijker uit te spreken. Eerst kwam er een fout op de inlaatzijde van de VANOS-regeling. Foutcode 130108 en na wissen verscheen een fout aan de uitlaatzijde. Foutcode 130F20 en na opnieuw wissen kwam de fout opnieuw terug aan de inlaatkant.
Dat wees erop dat er nog een probleem zat in de variabele nokkenasverstelling.
Daarnaast zagen we ook dat de verbranding nog niet mooi was. Er kwam zwarte vervuiling uit de uitlaat en de motor liep nog altijd niet zoals het hoorde.
Waarom je bij garantie soms toch onderdelen vervangt zonder absolute zekerheid
Dat is een belangrijk punt in dit dossier.
Bij een herstelling verwachten veel mensen dat een garage enkel dat ene onderdeel vervangt waarvan 100% vaststaat dat het defect is. Maar in de praktijk werkt complexe diagnose niet altijd zo.
Neem bijvoorbeeld VANOS solenoids, ook wel magneetventielen genoemd.
Je kunt die uitbouwen, reinigen, opnieuw monteren en dan opnieuw testen. Of je kan ze testen op de werkbank. Maar dat vraagt ook werkuren. En als daarna blijkt dat het probleem niet opgelost is, moet je datzelfde werk opnieuw doen om de onderdelen alsnog te vervangen.
Bij een wagen met deze kilometerstand en deze voorgeschiedenis is het dan vaak technisch logischer om meteen een verdacht onderdeel te vervangen, zeker als je als specialist weet dat het sowieso een slijtagegevoelig onderdeel is dat op middellange termijn toch in aanmerking komt voor vervanging.
Dat is niet blind gokken. Dat is een afweging tussen:
- de kans dat het onderdeel meespeelt,
- de kilometerstand,
- de kost van dubbele demontage,
- en de wens om de klant niet later opnieuw met dezelfde klacht te confronteren.
VANOS-solenoids, olie en filter

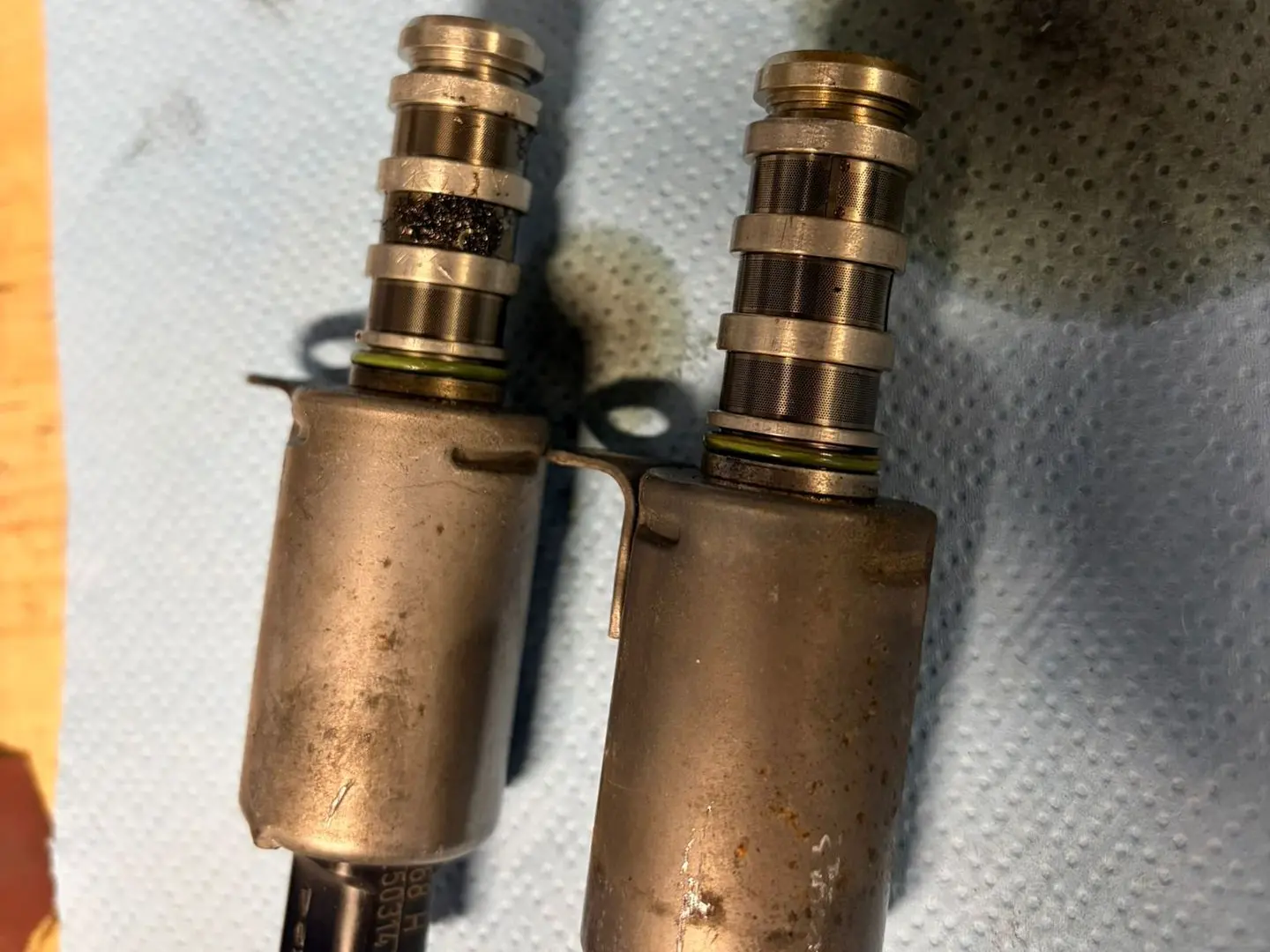

Omdat de inlaatzijde van de VANOS verdacht bleef, hebben we de solenoids gecontroleerd en vervangen. De inlaatzijde vertoonde vervuiling. Daarom hebben we ook de oliefilter geopend en de olie opnieuw vervangen.

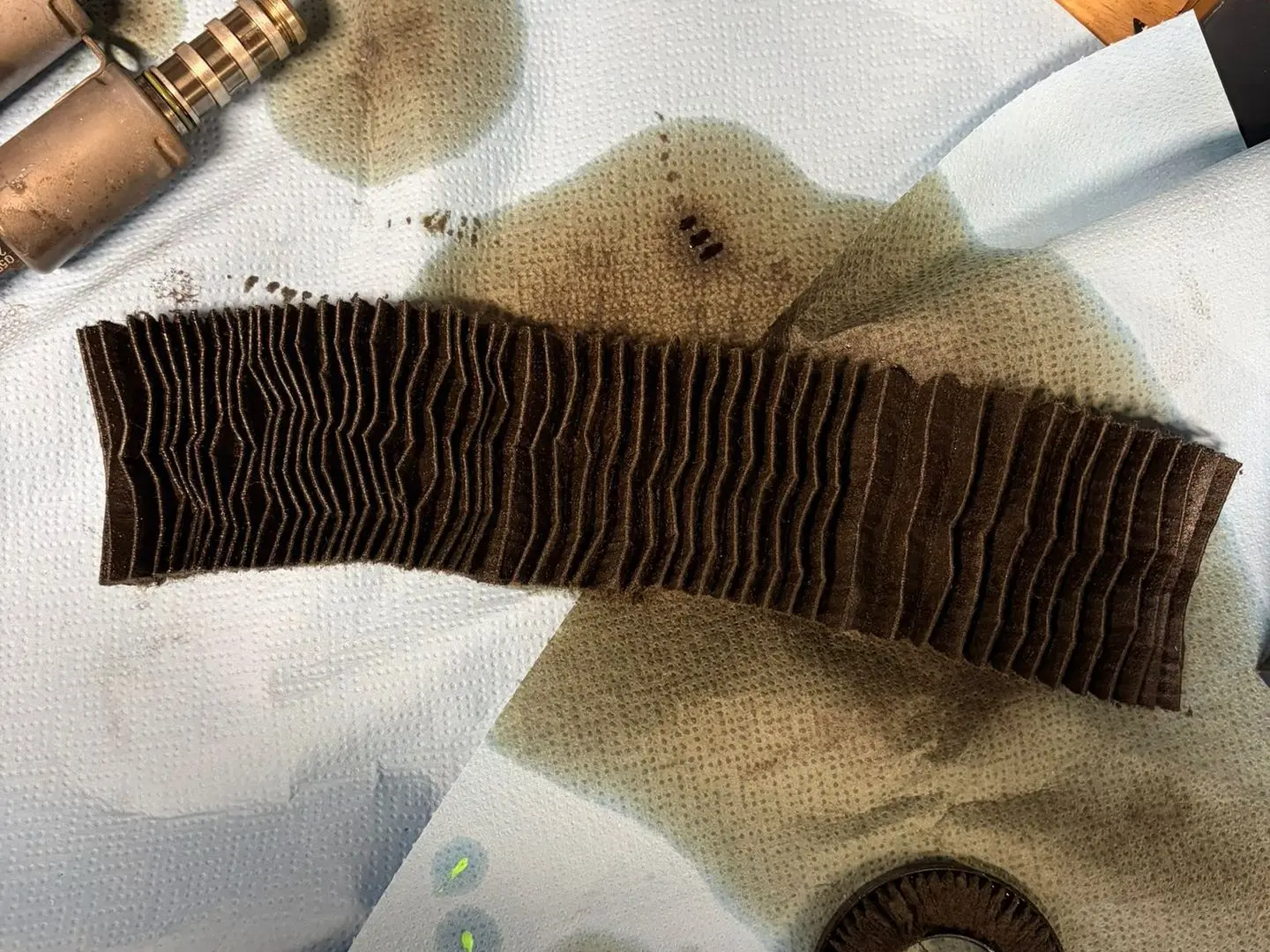

We zagen geen extreme metaalvervuiling of zware interne schade in de filter, maar wel genoeg reden om het oliecircuit ernstig te blijven meenemen in de diagnose.
Na die ingrepen draaide de motor opnieuw iets beter, maar we waren nog niet tevreden.
De functietest van het VANOS-magneetventiel aan de uitlaatzijde kon wel volledig doorlopen. Die aan de inlaatzijde brak telkens af met de melding dat de distributie zou zijn overgesprongen of dat de kleptiming niet correct was. Dit ondanks dat de motor wel degelijk op timing stond iedere keer.
De Valvetronic-procedure kon wel normaal worden uitgevoerd.
Met andere woorden: de motor wees opnieuw vooral naar een probleem aan de inlaatkant van de VANOS-regeling. Uit zekerheid werd dus de olie, oliefilter en beide solenoids vervangen.
Scope-metingen: nuttig, maar niet altijd zwart-wit

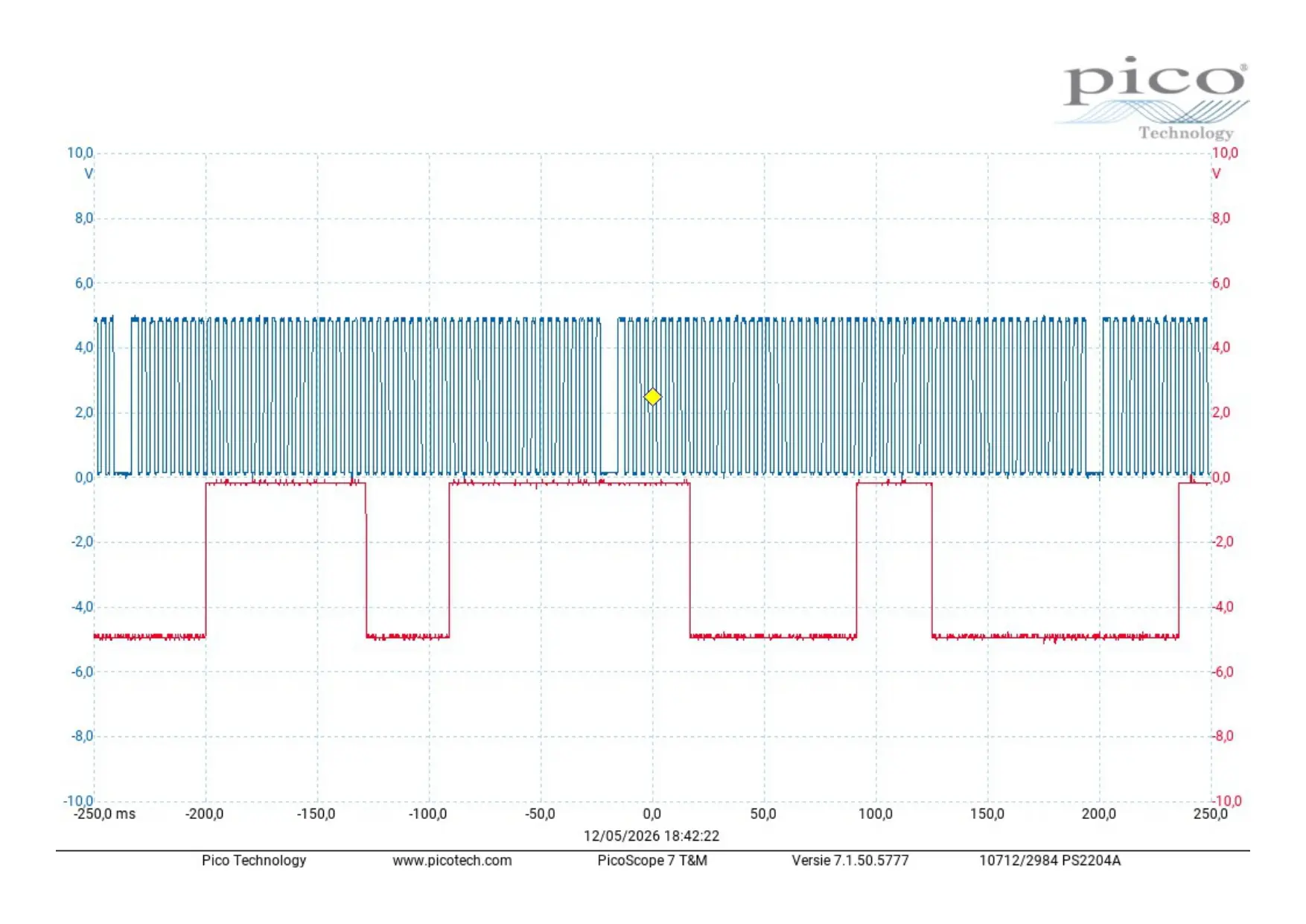

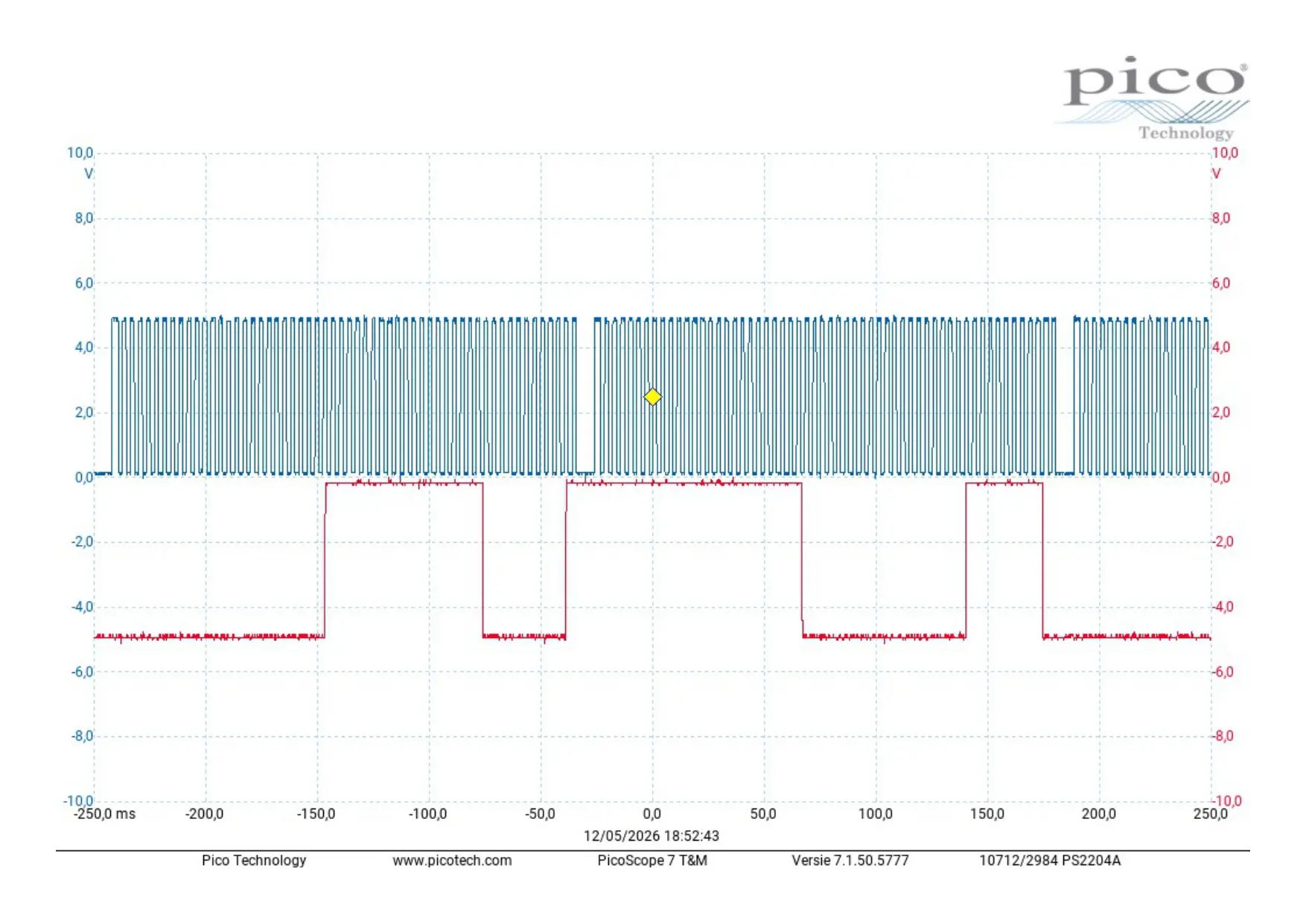

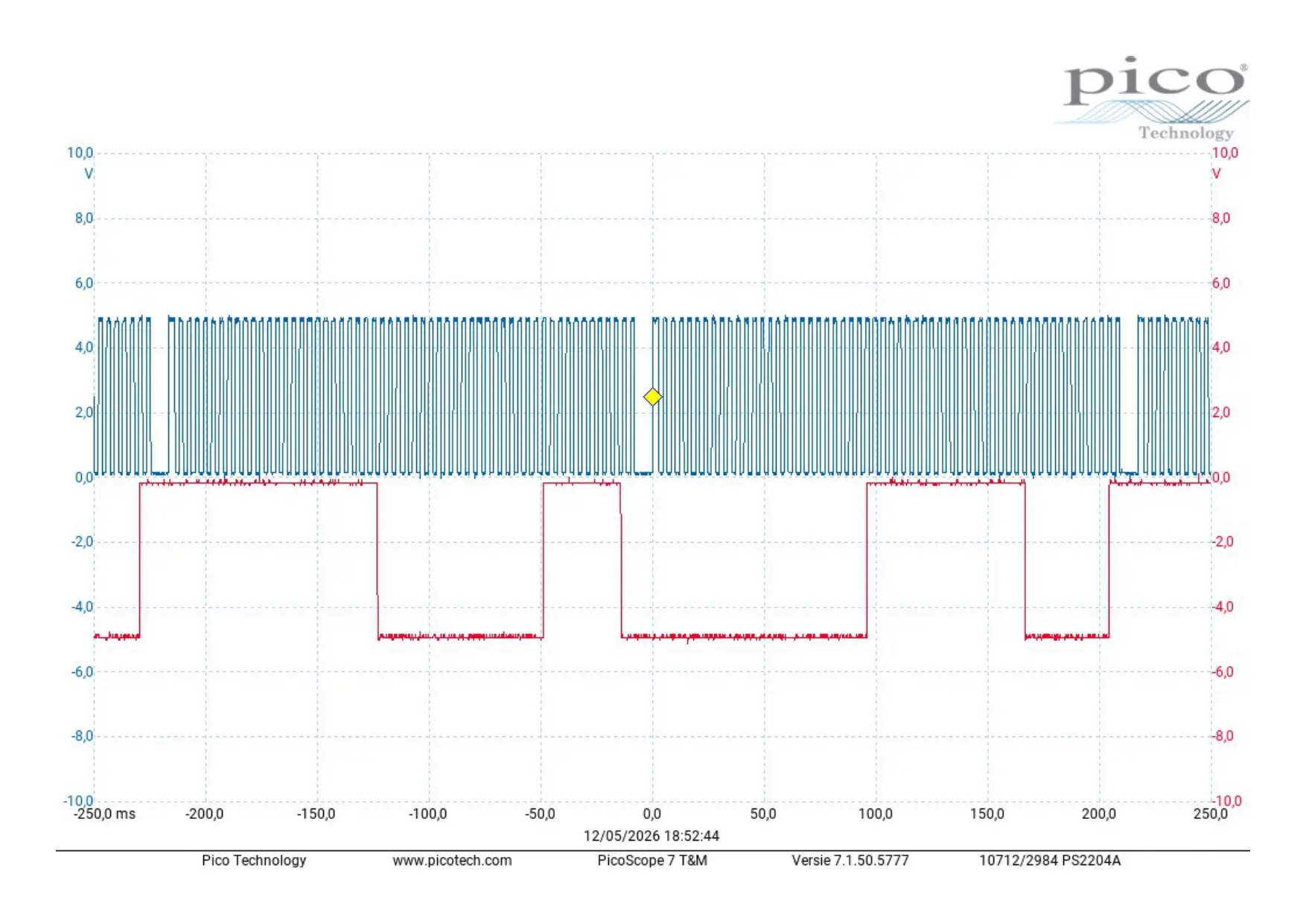

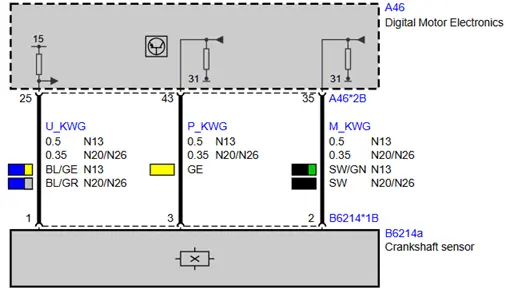

Daarna hebben we met de oscilloscoop de signalen van de nokkenassensoren en de krukassensor met elkaar vergeleken tijdens het cranken en niet tijdens dynamische belasting.
Dat soort meting is nuttig om te controleren of sensoren een logisch signaal geven, of er correlatieafwijkingen zichtbaar zijn en of er duidelijk een elektrisch probleem speelt. Maar ook daar moet je eerlijk in zijn: niet elke scope-meting levert automatisch een sluitend antwoord op.

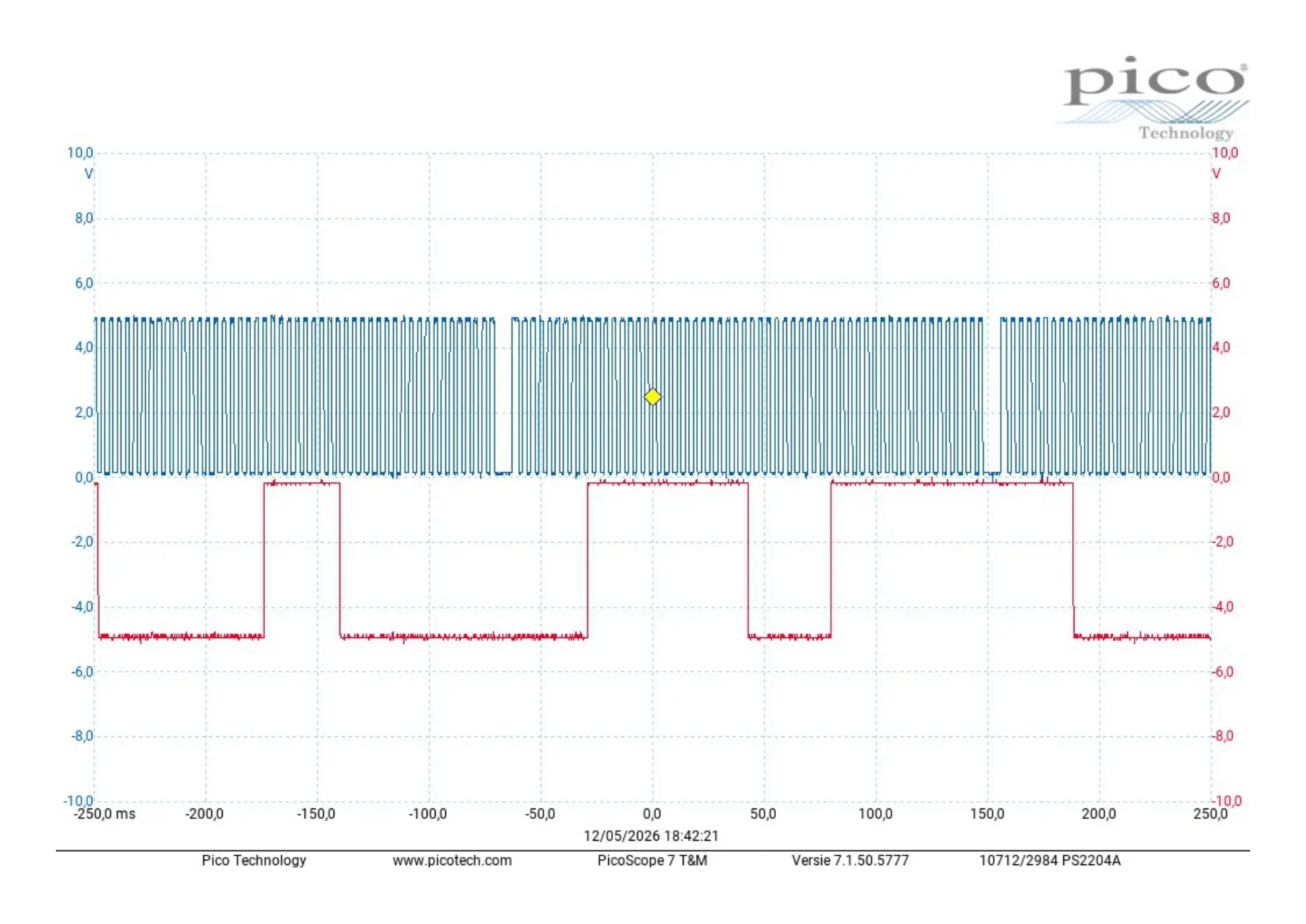

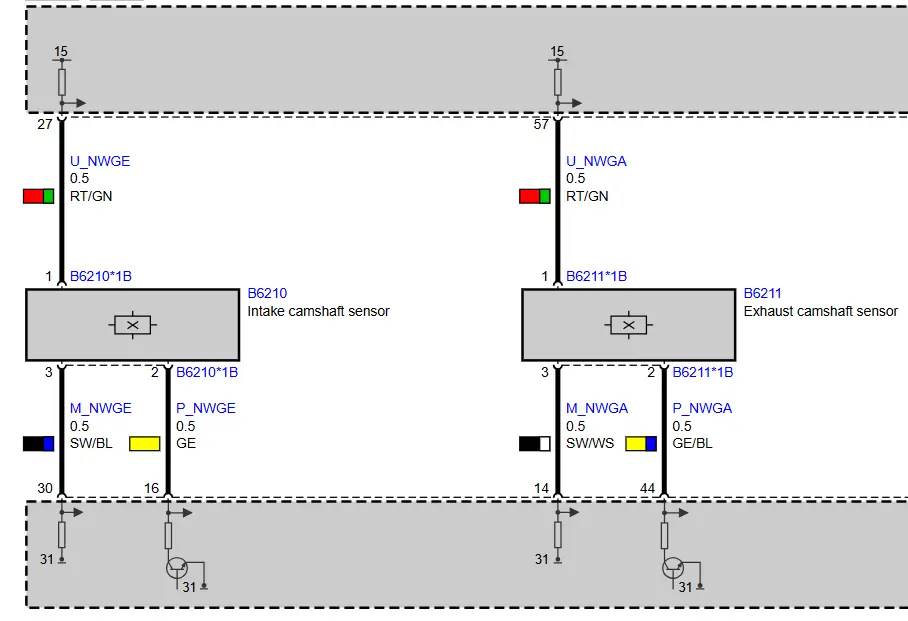

We hebben de signalen van zowel inlaat- als uitlaatnokkenas ten opzichte van de krukas bekeken. Daarbij bleek geen onmiddellijk overduidelijk elektronisch defect dat het volledige storingsbeeld alleen kon verklaren.
Je kunt dan nog verder gaan met extra dynamische metingen, met nog meer live data en met nog meer analyse van hoekverdraaiing. Maar in de praktijk wist ISTA op dat moment ook al dat de inlaat-VANOS-regeling haar testdoel niet haalde.
De vraag wordt dan: ga je nog veel extra tijd investeren in een meting die mogelijk geen veel duidelijker conclusie geeft, of zet je de volgende logische mechanische stap?

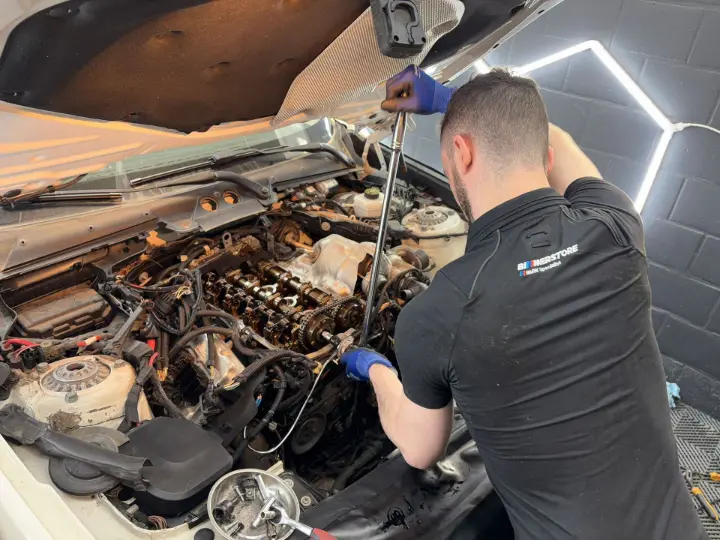

Daarom hebben we ook de VANOS-tandwielen vervangen

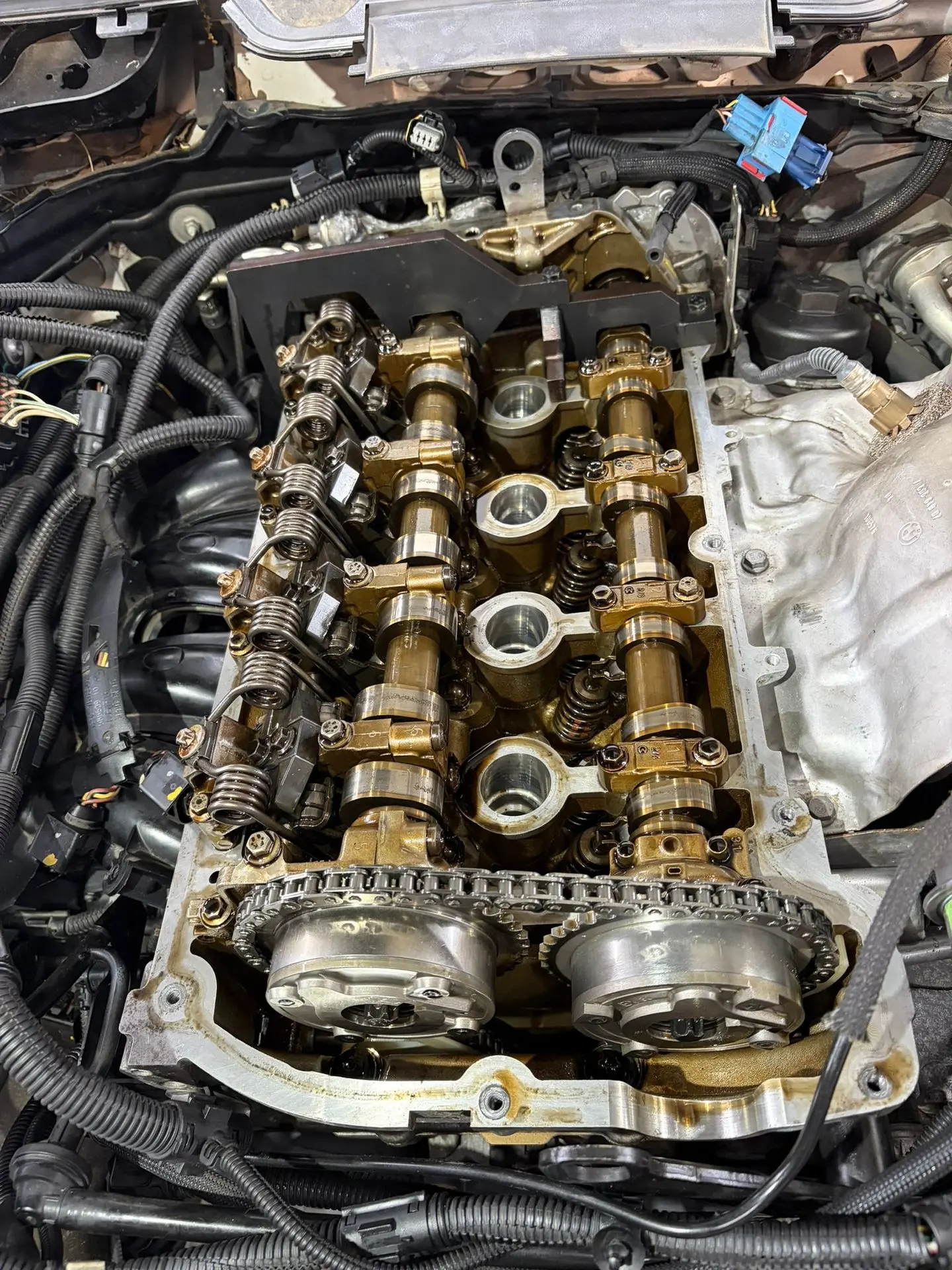

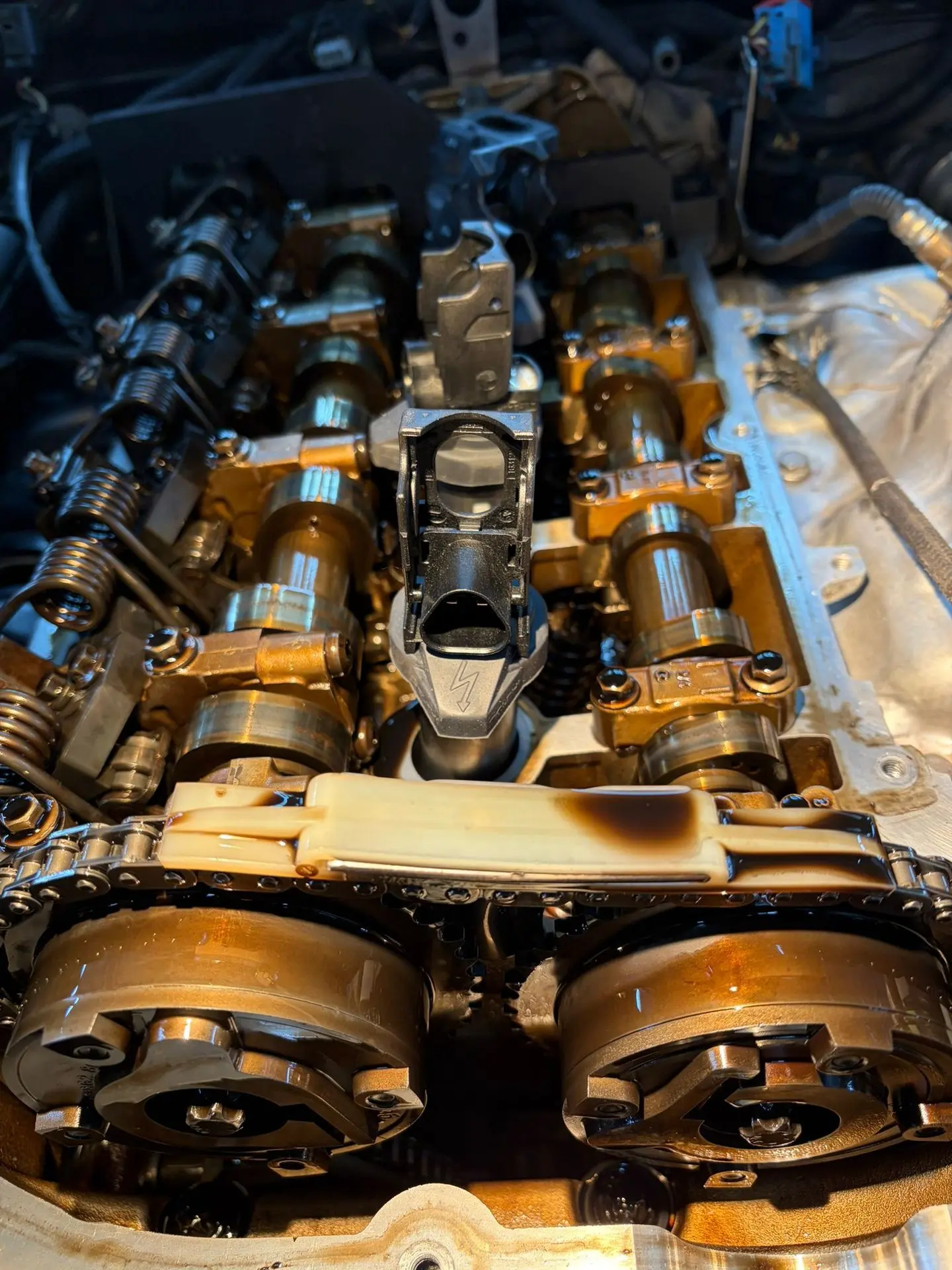

Omdat de solenoids al vervangen waren en de inlaatkant verdacht bleef, zijn we verder gegaan naar de VANOS-tandwielen zelf. Dit zijn feitelijk 2 ringen die in elkaar vast haken wanneer je de auto start en er nog geen oliedruk is. Vanaf dat de oliedruk er is opent de stift het luik naar de 2 interne ringen en wordt de nokkenas geregeld via oliedruk. Op die manier kan de ECU de nokkenas timing regelen, VANOS zoals dat noemt bij BMW.

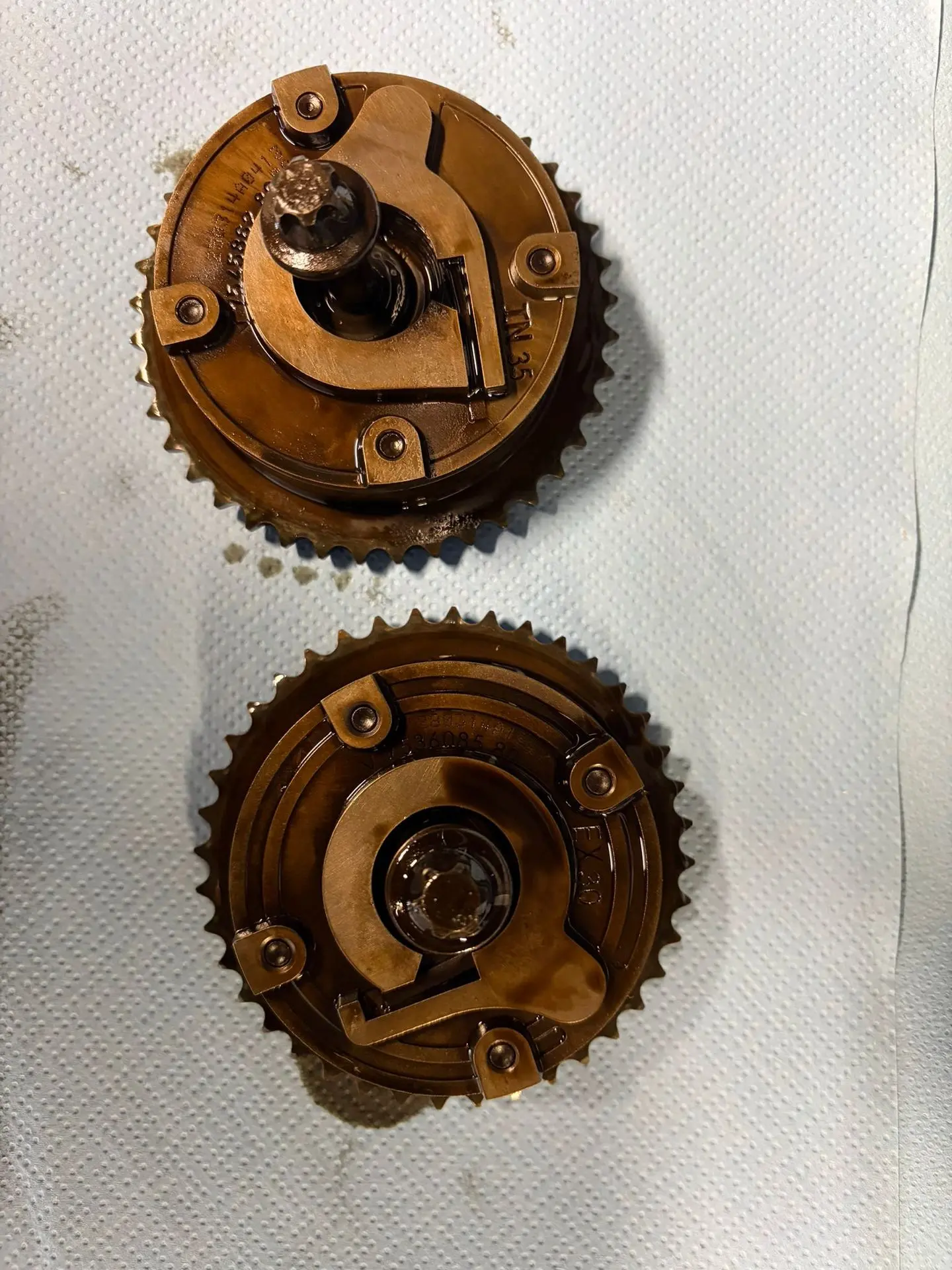

Ook daar hebben we niet gekozen voor half werk. We hebben zowel de inlaat- als de uitlaatzijde vervangen. De reden daarvoor is eenvoudig: als je één kant nieuw zet en de andere kant blijft licht ingesleten, kan dat opnieuw correlatieverschillen of regelafwijkingen geven. Dan creëer je mogelijk een nieuw grijs gebied.

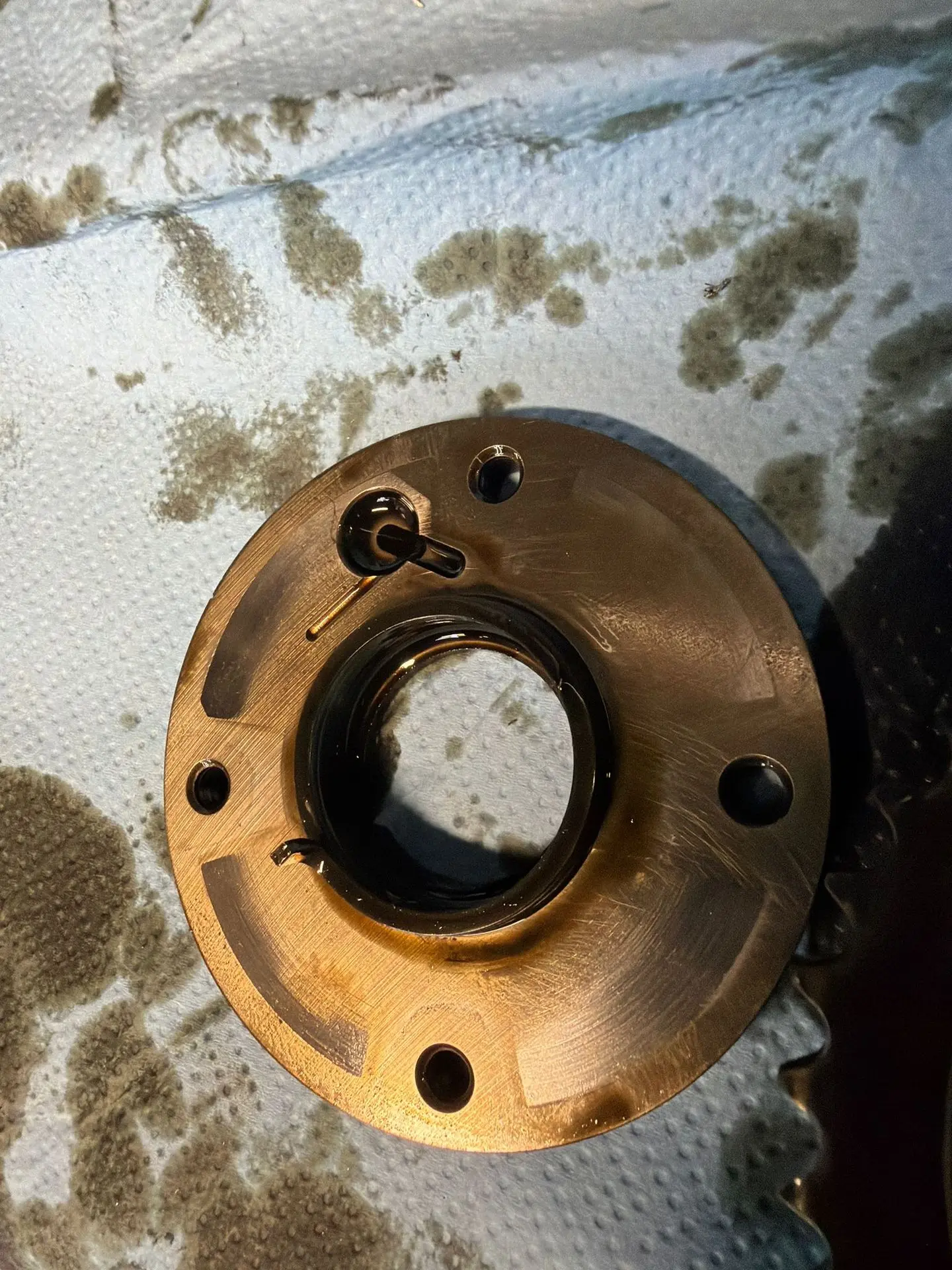

Het inlaattandwiel hebben we ook geopend om te zoeken naar een duidelijk intern defect. Daar zagen we lichte gebruikssporen, maar niets wat je zonder twijfel als zwaar defect of doorslaggevende boosdoener zou aanduiden. De vergrendelstiften leken eveneens nog in aanvaardbare staat.
Dat is opnieuw typisch voor dit soort dossiers: je ziet geen dramatische schade, maar je sluit wel een relevante mogelijke oorzaak uit.
Kunststof ringen en oliedrukregeling

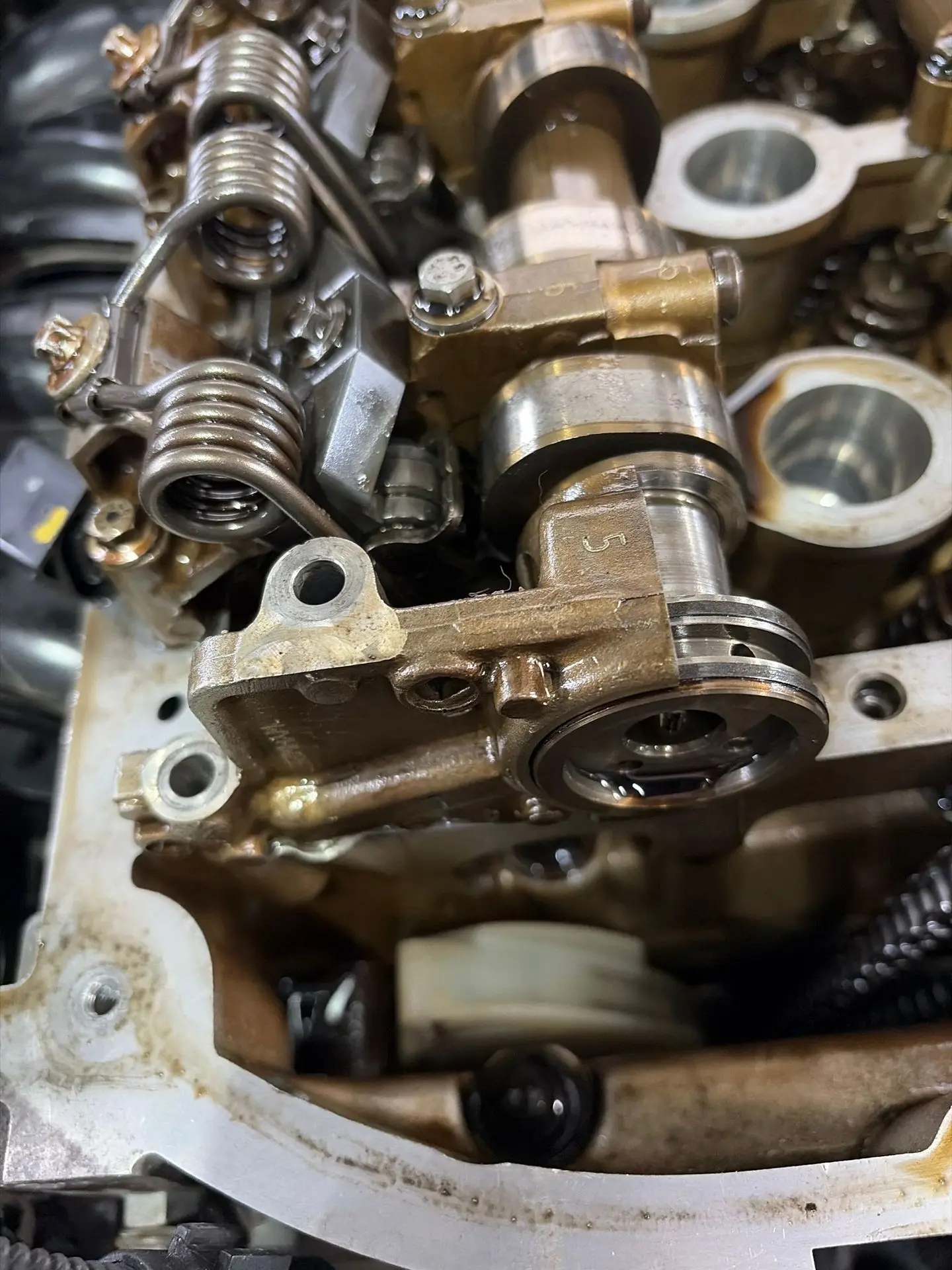

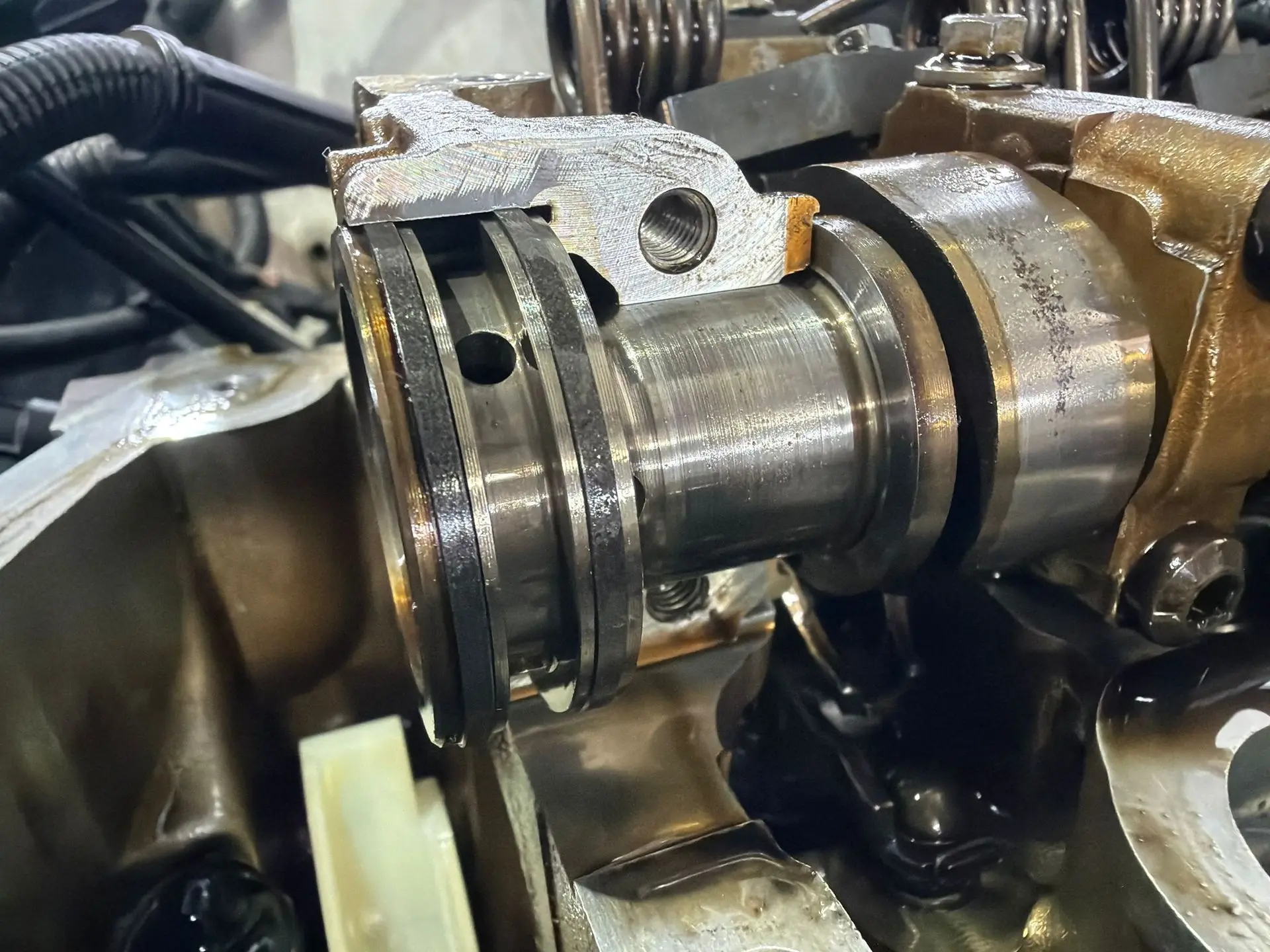

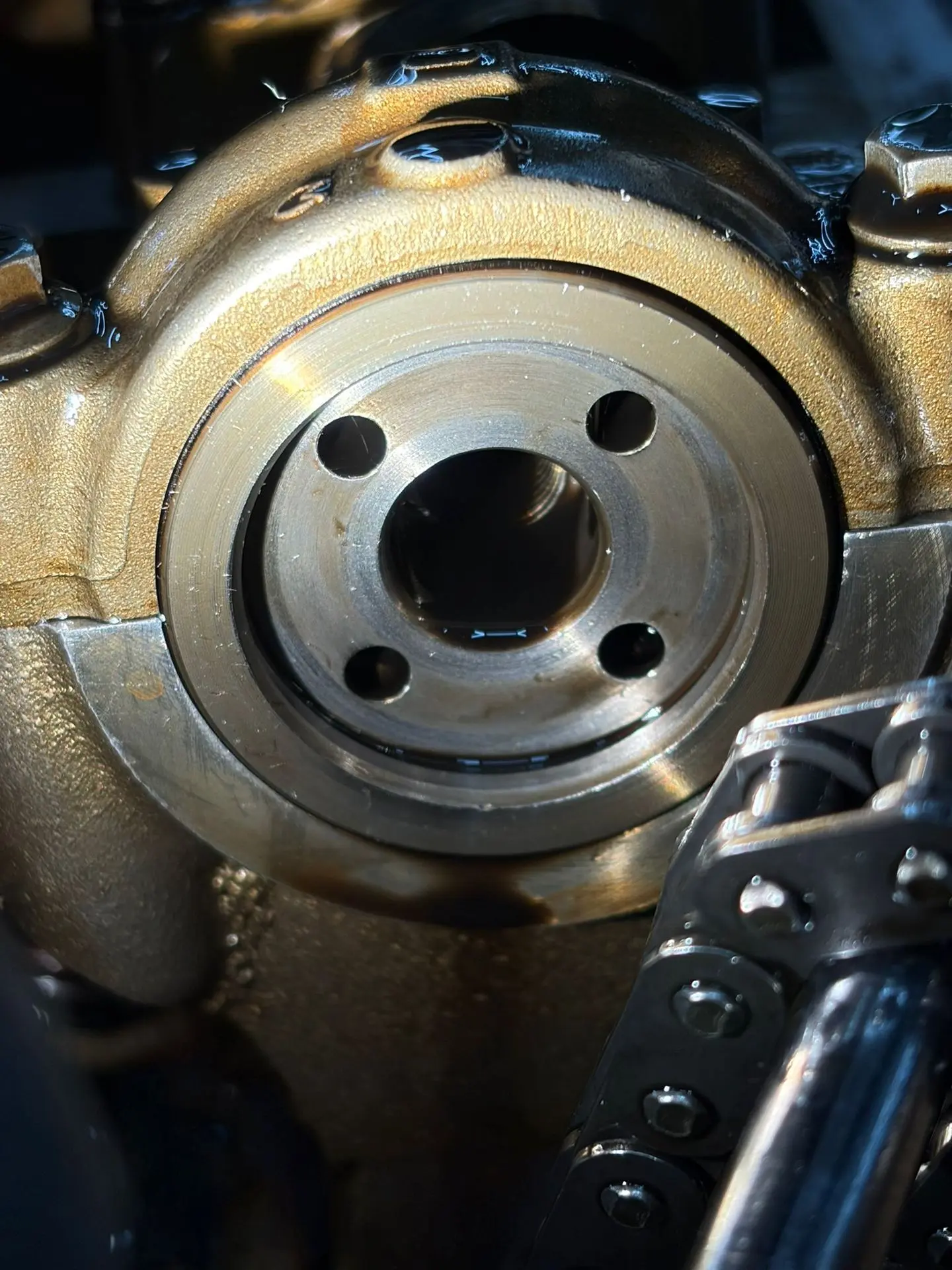

Achter de VANOS-tandwielen zitten de kunststof ringen die mee de olievoorziening en oliedrukregeling naar de VANOS beïnvloeden. Als die zwaar ingesleten zijn, kunnen problemen ontstaan met oliedrukverlies of ongewenste speling.
Ook die onderdelen hebben we gecontroleerd. Die zien we namelijk wel inslijten en verduren bij de N54 en N55 3.0l benzine motoren. Daar zijn bepaalde reeksen gemaakt met stalen ringen, wat dus veel meer slijt veroorzaakt aan de ringen en de brug. Bij deze motor hadden we daar nog nooit problemen mee gehad, ook omdat ze van kunststof gemaakt zijn en niet van staal. Echter werd het op dit punt voor de zekerheid gecontroleerd.

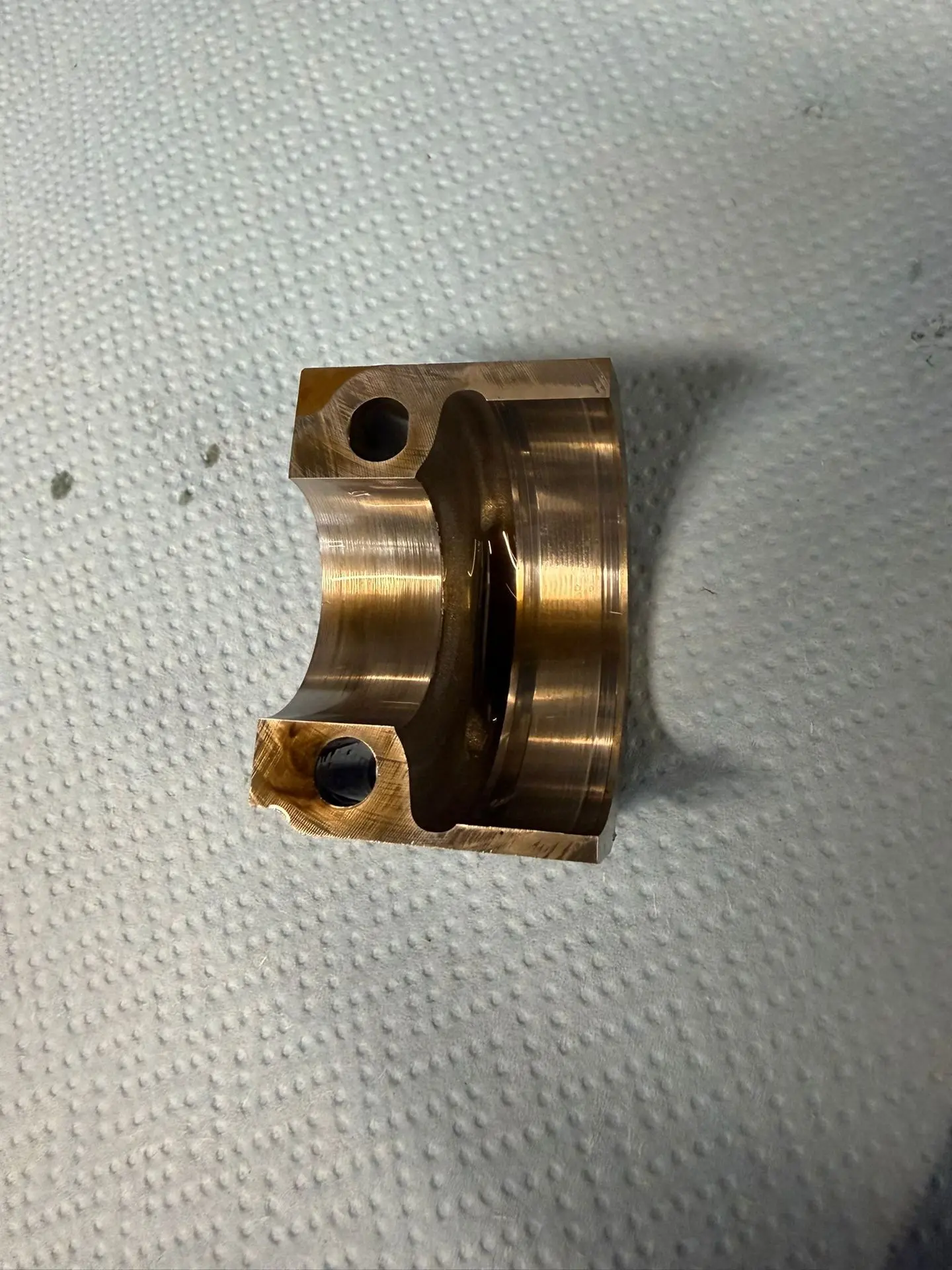

Daar zagen we lichte slijtage, maar niets wat op dat moment abnormaal of overtuigend defect leek. Dat het oppervlak licht gepolijst is na 110.000km is niet abnormaal natuurlijk. Er was geen duidelijke braam aanwezig. Daarom zijn die opnieuw gemonteerd. Er was ook geen zichtbare slijtage aan de kop van de nokkenas waar de VANOS op wordt gemonteerd.
Op dat punt waren de meeste klassieke oorzaken van het probleem al gecontroleerd of uitgesloten.

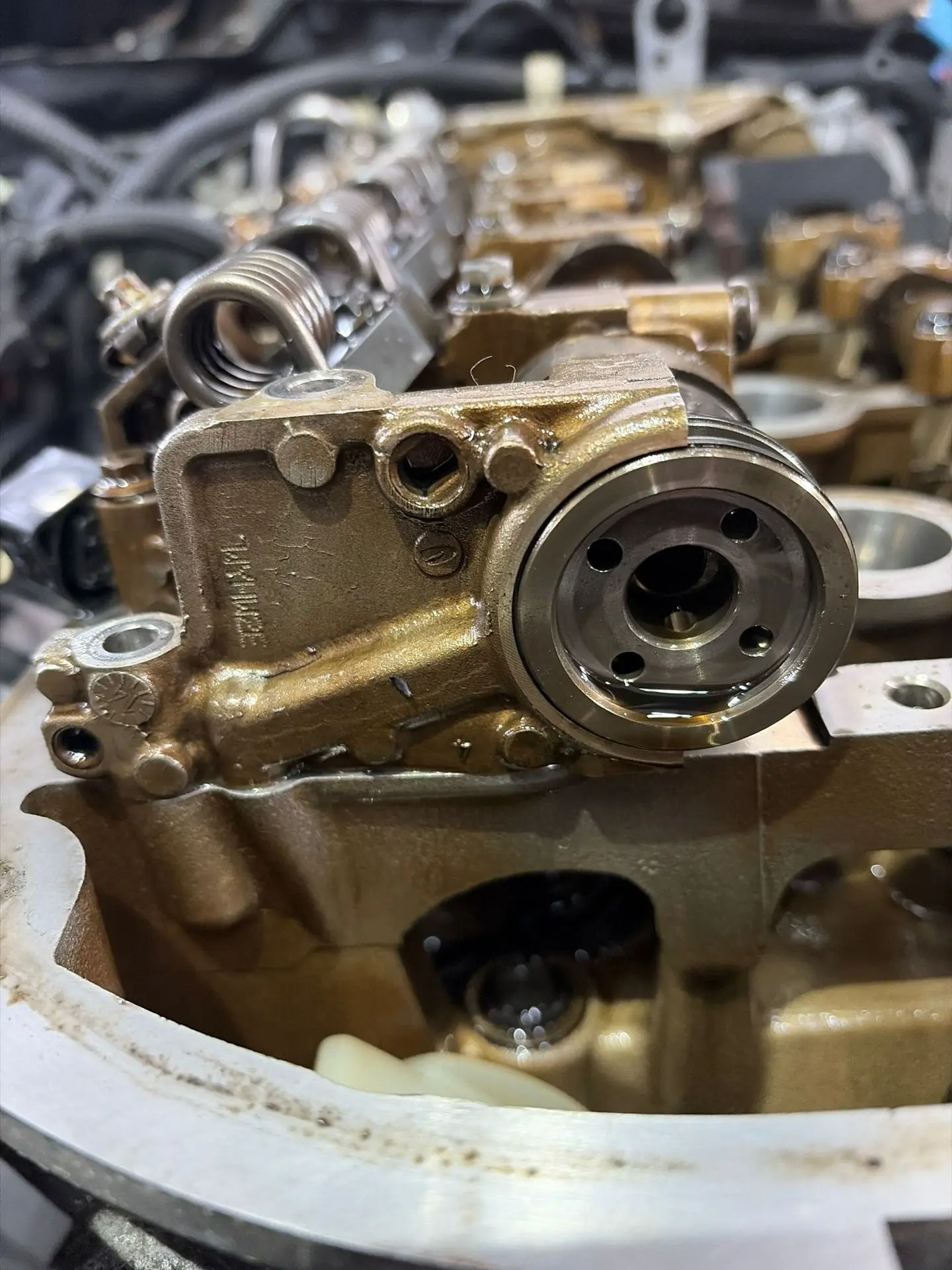

De meest waarschijnlijke verklaring: vervuiling in het inlaat-VANOS-oliekanaal
Omdat we aan de inlaatzijde al vervuiling hadden gezien, en omdat de fout hardnekkig aan die zijde bleef terugkomen, kwam één hypothese steeds sterker naar voren: vervuiling in het fijne oliecircuit van de cilinderkop.
Dat is ook waar de voorgeschiedenis opnieuw belangrijk wordt.

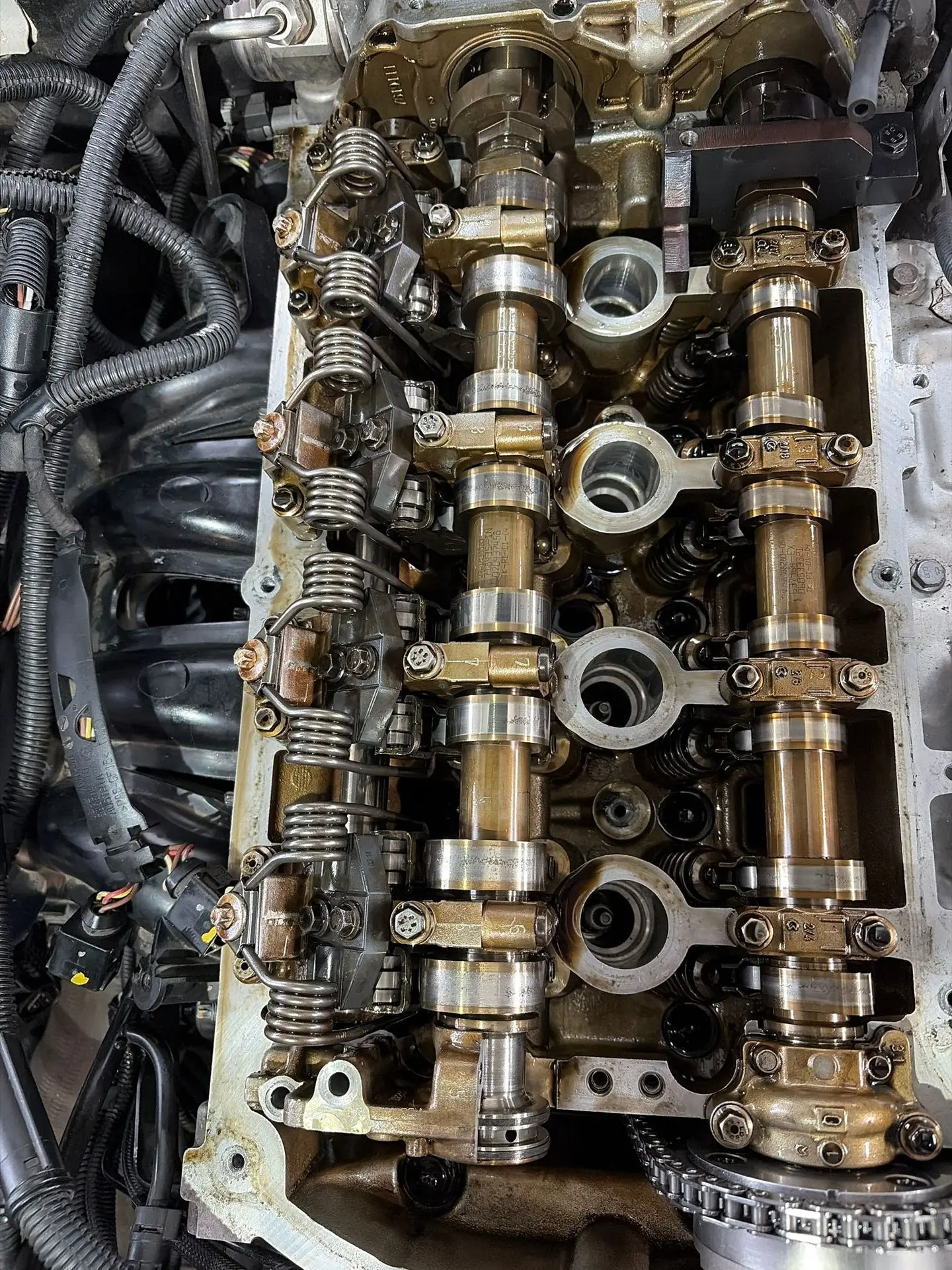

De cilinderkop van deze motor was eerder gereviseerd en gevlakt. In zo’n proces wordt een cilinderkop bewerkt, gereinigd en terug opgebouwd. In theorie moet die daarna volledig proper zijn. In de praktijk weten ervaren specialisten dat er soms toch restvervuiling kan achterblijven in kleine oliekanalen als een kop niet perfect gespoeld of nagespoeld werd na revisie.
Wij kunnen niet met absolute zekerheid bewijzen dat dat hier de enige oorzaak was. Maar technisch is het wel een zeer plausibele verklaring voor wat we zagen:
- hardnekkige afwijking aan de inlaat-VANOS,
- vervuiling aan de inlaatsolenoid,
- geen duidelijk zwaar mechanisch defect,
- en een probleem dat uiteindelijk pas verdween na intensieve spoeling van het oliecircuit.
Terugslagklep gecontroleerd

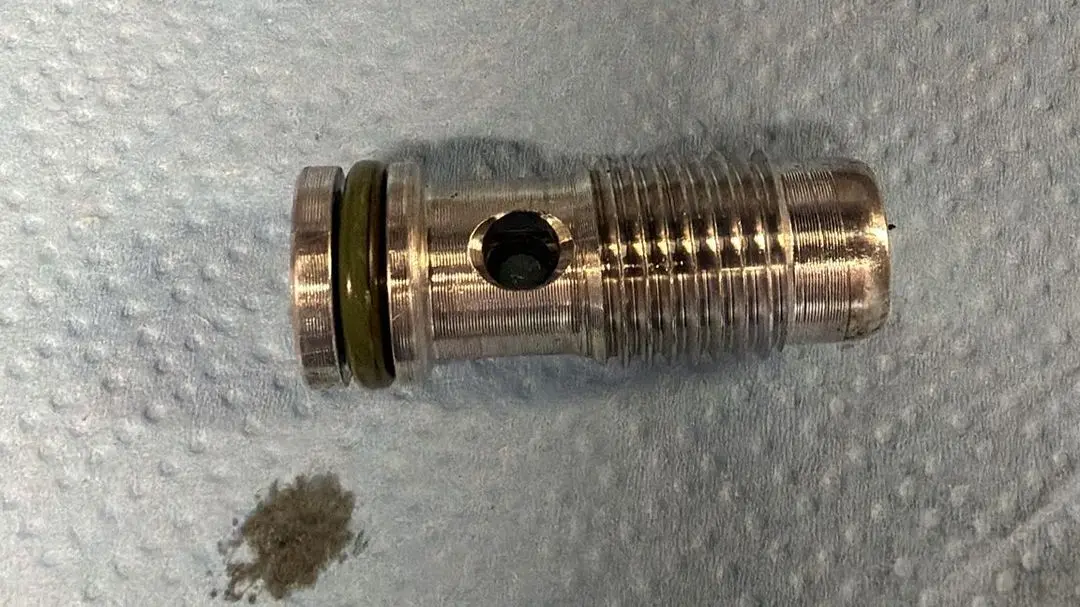

We hebben ook de terugslagklep aan de inlaatzijde gecontroleerd. Die bleek proper en functioneerde correct. Als je hier op kan blazen en de klep gaat dan in en uit werkt deze zoals het hoort.
Ook dat was dus geen einddiagnose, maar wel opnieuw een belangrijke uitsluiting in het geheel.
Drie oliespoelingen als laatste logische stap
Omdat de oliekanalen en hydraulische regeling van de VANOS bij deze motor erg fijn zijn, hebben we daarna gekozen voor een intensieve spoelprocedure.

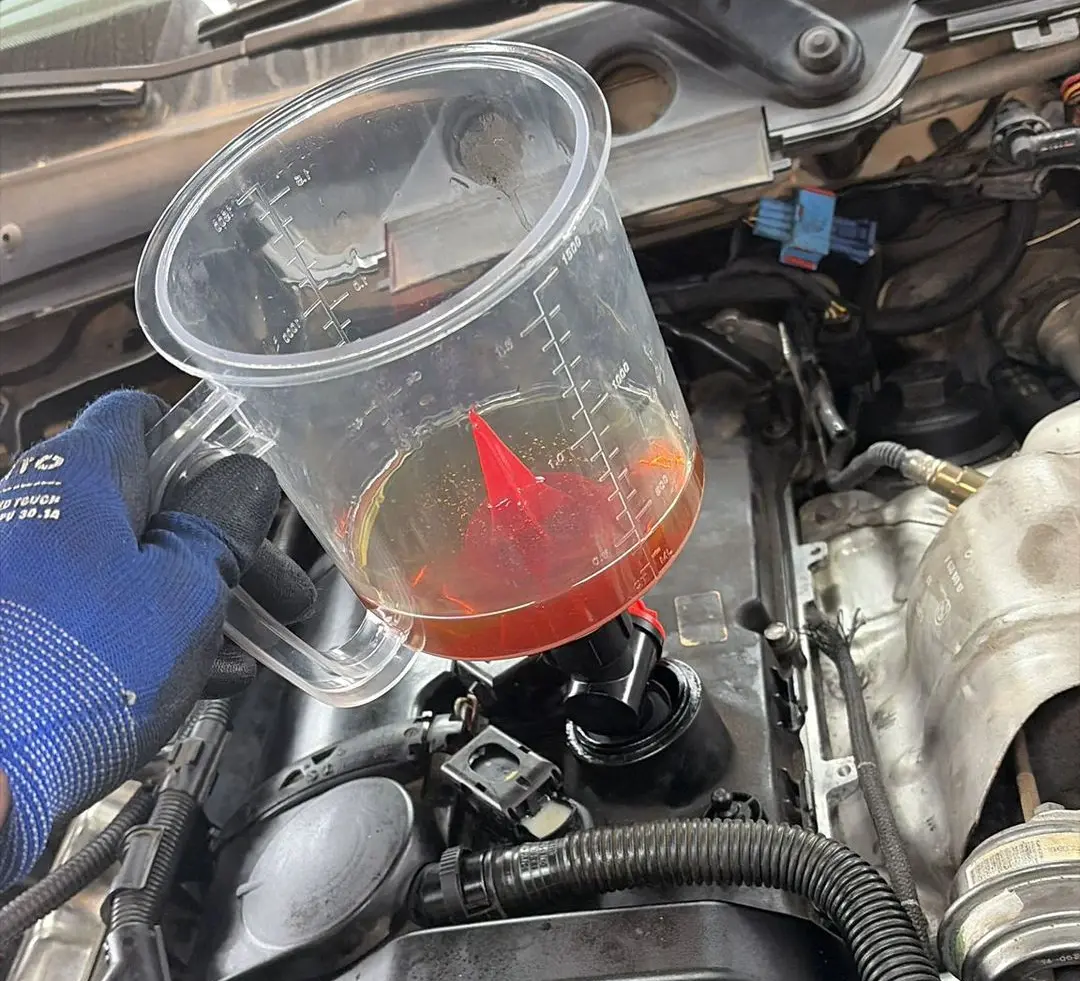

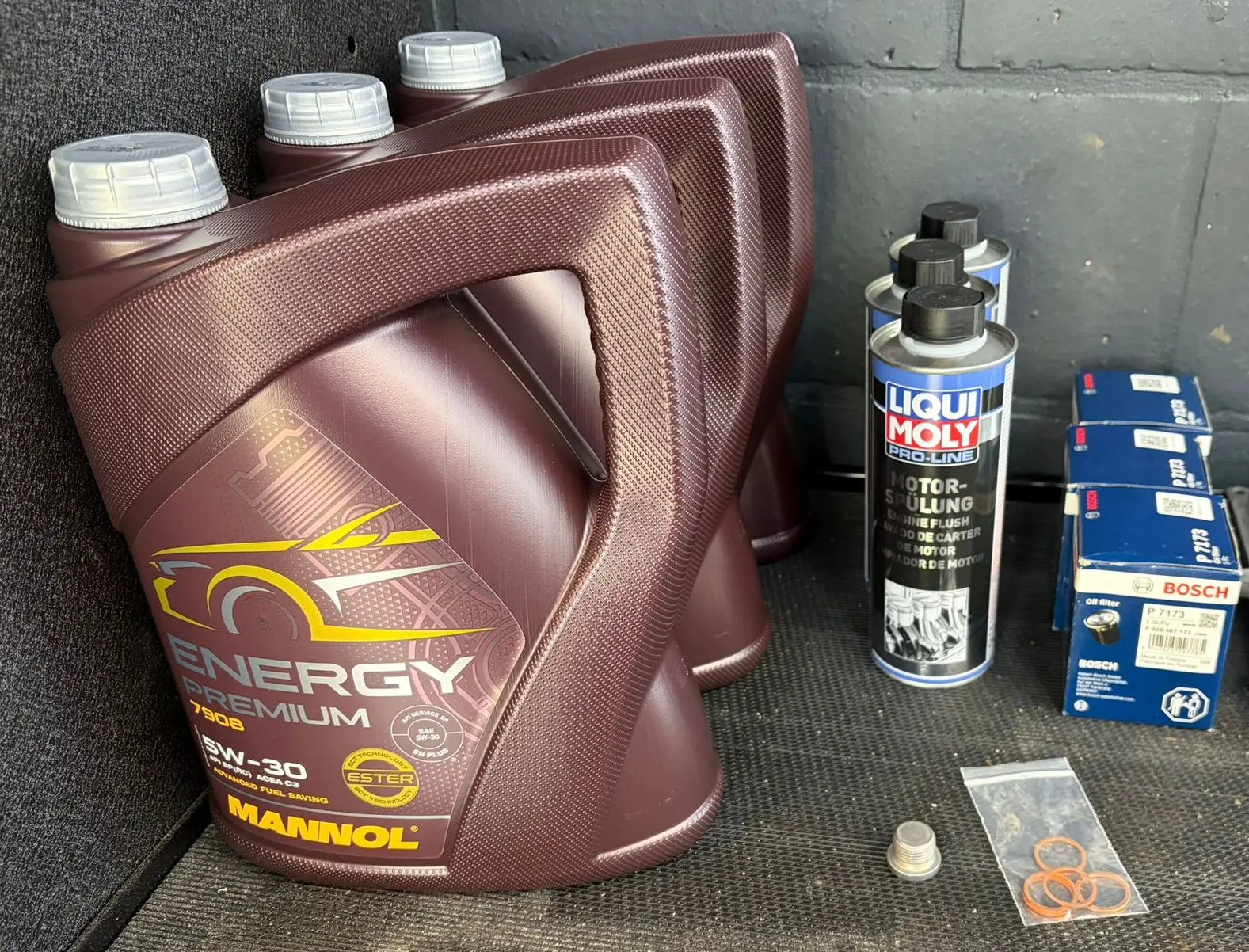

Hiervoor hebben we drie keer gewerkt met Liqui Moly Pro-Line Engine Flush, telkens gecombineerd met verse olie en een nieuwe oliefilter.
Elke cyclus verliep bewust in meerdere stappen:
- motor op temperatuur brengen,
- flush toevoegen,
- stationair laten draaien,
- kort rijden onder belasting,
- olie aflaten,
- olie inspecteren,
- filter vervangen,
- opnieuw vullen met verse olie,
- en de volgende cyclus uitvoeren.
Dat rijden onder belasting is belangrijk. De VANOS-regeling werkt dynamisch. Daardoor gaan de betrokken oliekanalen ook effectief open en dicht tijdens gebruik, zodat eventuele vervuiling beter kan loskomen dan wanneer je de motor alleen stationair laat draaien.
Na elke spoelbeurt lieten we de olie bovendien grondig uitdruppen, soms zelfs een hele nacht en inspecteerden we wat eruit kwam.
Pas na de derde spoeling hebben we definitief opnieuw verse olie en een nieuwe filter geplaatst.
Toen kwam de doorbraak
Na die spoelprocedure hebben we de adaptaties gewist en opnieuw de ABL/functietest van de VANOS-regeling aan de inlaatzijde uitgevoerd.
Die test wilde nu eindelijk wél correct doorlopen.
Dat was de doorbraak in dit dossier.
Daarnaast zagen we dat de uitlaat opnieuw proper bleef, zonder zwarte spetters. De motor liep veel rustiger en consistenter. Daarna hebben we nog warm-koudcycli uitgevoerd en opnieuw een degelijke testrit gedaan.
Op dat moment leek het probleem eindelijk opgelost. Geen mechanische indicaties dat er nog problemen zijn, live data is oké en geen foutcodes.
Wat deze case aantoont
Deze case toont perfect aan waarom diagnose in een garage niet altijd neerkomt op één foutcode en één onderdeel.
Soms is er geen enkel moment waarop je kunt zeggen:
“Dit ene onderdeel was zonder enige twijfel de volledige oorzaak van alles.”
Soms kom je uit op een combinatie van:
- voorgeschiedenis,
- eerdere schade,
- meerdere kleine afwijkingen,
- vervuiling,
- plausibele verdachte componenten,
- mechanische controle,
- functietesten,
- compressie- en lektesten,
- scope-metingen,
- proefritten,
- en het stap voor stap uitsluiten van oorzaken.
In zo’n dossier vervang je soms onderdelen terwijl je nog niet op voorhand 100% mathematisch kunt bewijzen dat net dat onderdeel alleen het volledige probleem veroorzaakt.
Maar dat is iets anders dan blind onderdelen schieten.
Je doet dat dan omdat:
- het onderdeel verdacht is binnen het volledige storingsbeeld,
- de testresultaten in die richting wijzen,
- de kilometerstand vervanging verantwoord maakt,
- herdemontage dubbel werk zou veroorzaken,
- en je de klant een duurzame oplossing wil geven.
Onze visie op garantie
Garantie betekent voor ons niet: het absolute minimum doen en hopen dat de klacht wegblijft.
Garantie betekent: blijven zoeken tot de wagen correct werkt.
Ook als dat voor ons meer werk, meer onderdelen en meer tijd betekent dan aanvankelijk gedacht.
In dit dossier hebben we meerdere keren gekozen voor de technisch veiligere en correctere weg, zelfs als dat financieel niet in ons voordeel speelde. Niet omdat we lukraak iets wilden vervangen, maar omdat we de klant niet opnieuw met een half opgelost probleem wilden opzadelen.
Besluit
Deze BMW N13 had niet één eenvoudig defect, maar een volledig technisch verhaal:
- een voorgeschiedenis van cilinderkopschade,
- een eerdere correcte diagnose waar anderen geen oplossing vonden,
- nieuwe schokken en onrustig motorgedrag,
- afwijkingen op cilinder 4,
- hardnekkige VANOS-fouten,
- geen zwart-wit einddiagnose in één stap,
- en uiteindelijk een oplossing die pas bereikt werd door logisch, grondig en volhardend te blijven werken.
Dat is de realiteit van echte diagnose.
Niet altijd snel.
Niet altijd eenvoudig.
Maar wel correct.
Heb jij een BMW of MINI met schokkende motor, onrustig stationair draaien, hardnekkige VANOS-fouten of een probleem waar al meerdere garages naar gekeken hebben zonder echte oplossing? Dan kijken wij niet alleen naar foutcodes, maar naar het volledige technische verhaal achter de klacht.
Bij BimmerStore kiezen we niet voor de snelste conclusie, maar voor de correctste aanpak. Contacteer ons voor een offerte of afspraak.
