BMW FRM module herstellen (Footwell Module) – Data repair of FRM cloning

De BMW FRM (Footwell Module) stuurt o.a. verlichting, ramen, spiegels, centrale vergrendeling en comfortfuncties aan. Door lage accuspanning, mislukte codering/programmering, of kortsluitingen/waterschade kan de FRM uitvallen. Soms is dit puur data-corruptie (recoverable), soms is het hardwaredefect (dan is clonen naar een donor de juiste oplossing).

Bij FRM-problemen zien we vooral deze scenario’s:

• FRM “bricked” na lage spanning of onderbroken programmering (data-corruptie)
• geen communicatie met diagnose (FRM niet bereikbaar)
• ramen/lichten/centrale vergrendeling vallen ineens uit
• onlogische foutcodes / functies werken half of random
• hardware schade door vocht, corrosie of verbrande uitgangen (bv. na kortsluiting)

Sommige FRM-modules kunnen hersteld worden door de originele data terug correct op te bouwen en te schrijven. Wanneer de FRM hardwarematig defect is (drivers/voeding/printschade), is FRM cloning naar een donor meestal de meest betrouwbare oplossing.

Wij bieden daarom 2 diensten aan (en optioneel een combinatie):

• Data repair (Refresh/Recover) – we herstellen de originele FRM-data
• Cloning – we kopiëren jouw FRM-data naar een werkende donor FRM
• Combi (zekerste keuze bij twijfel) – eerst data repair proberen, indien niet mogelijk → clonen

Welke dienst moet ik kiezen?

Kies Data repair (Refresh/Recover) als:

• probleem is begonnen na coderen/programmeren of na een lege/zwakke accu
• FRM is “plots dood”: meerdere functies tegelijk weg, vaak zonder zichtbare schade
• FRM geeft geen communicatie, maar er is geen waterschade of verbrandingssporen
• je wil liefst je originele module behouden (snelste/goedkoopste als het lukt)

Kies Cloning (naar donor FRM) als:

• er is waterschade/corrosie in de FRM of connector
• er zijn verbrande uitgangen/drivers (kortsluiting op lamp/raam, schade op print)
• data repair lukt niet omdat de module niet meer betrouwbaar leesbaar/schrijfbaar is
• je wil een werkende donor laten plaatsen met jouw originele voertuigdata

Kies Combi (Data repair + Cloning indien nodig) als je twijfelt:

• je weet niet of het “data” of “hardware” is
• je wil dat we de meest logische route volgen zonder heen-en-weer gedoe
  → Dit is de “no-nonsense” optie: eerst proberen te recoveren, en alleen als dat niet kan clonen.

Data repair (Refresh/Recover) – wat doen we?

Wij herstellen jouw originele FRM door de interne data opnieuw correct te schrijven:

• EEPROM / coding data (voertuigspecifiek)
• FLASH / D-FLASH / P-FLASH (afhankelijk van FRM-type)
• module terug “bootable” maken zodat diagnose en functies weer werken

Na succesvolle recovery werkt de originele FRM meestal terug plug-and-play, omdat je originele data behouden blijft.

FRM cloning – wat doen we?

Wij kopiëren jouw FRM-data naar een werkende donor FRM:

• VIN & voertuigspecifieke coderingen
• coding/vehicle data (zodat functies overeenkomen met jouw auto)
• relevante geheugendata (afhankelijk van FRM-versie en chiptype)

De donor FRM is nadien bedoeld als plug-and-play vervanging.

Belangrijk: als er een kortsluiting in de auto zit (bv. lampbekabeling/raammotor), kan ook een donor FRM opnieuw schade krijgen. Een FRM vervangen zonder oorzaak oplossen is “zekering vervangen zonder de kortsluiting te zoeken”.

Wij kunnen je FRM herstellen of clonen, zodat je niet meteen een nieuwe module moet kopen (die vaak duur is) en je geen eindeloze diagnosekosten maakt door onderdelen te blijven vervangen.

Veelvoorkomende symptomen en welke optie je best kiest

1. FRM “bricked” na coderen/programmeren of lege accu

Typisch patroon:

• probleem begon direct na coderen/programmeren
• of na een volledig lege accu / jumpstart / spanningsdip
• meerdere functies vallen tegelijk uit (ramen/lichten/centrale vergrendeling)

Kies: Data repair (Refresh/Recover)

→ Dit is het klassieke data-corruptie scenario.

2. Geen communicatie met de FRM (niet uitleesbaar)

Typisch patroon:

• diagnose kan niet verbinden met FRM (no communication)
• zekeringen/voeding lijken ok
• probleem kan “plots” optreden of na spanningsevent

Kies: Data repair als er geen waterschade is

Kies: Cloning als er corrosie/brandschade is of data repair faalt

→ Daarom is “Combi” hier vaak de veiligste keuze.

3. Ramen/lichten werken niet of doen raar (random gedrag)

Typisch patroon:

• ramen werken niet of slechts af en toe
• verlichting flikkert of valt uit
• functies lijken willekeurig te verdwijnen/terug te komen

Kies: Data repair als dit plots kwam na spanning/codering

Kies: Cloning als dit samengaat met verbrande uitgangen of zichtbare schade

4. Waterschade / corrosie in FRM-omgeving

Typisch patroon:

• zichtbare oxidatie/corrosie op FRM of stekker
• klachten worden progressief erger
• soms vreemde bij-effecten (meerdere circuits)

Kies: Cloning (donor FRM)

→ Data repair alleen is hier zelden duurzaam.

5. Verbrande uitgangen / kortsluiting-gerelateerde schade

Typisch patroon:

• problemen na kortsluiting (lamp/raam)
• module wordt warm, ruikt verbrand, of heeft zichtbare printschade
• fout komt direct terug na wissen

Kies: Cloning + oorzaak kortsluiting oplossen

→ Anders gaat de donor opnieuw stuk.

Wat moet je opsturen / meegeven?

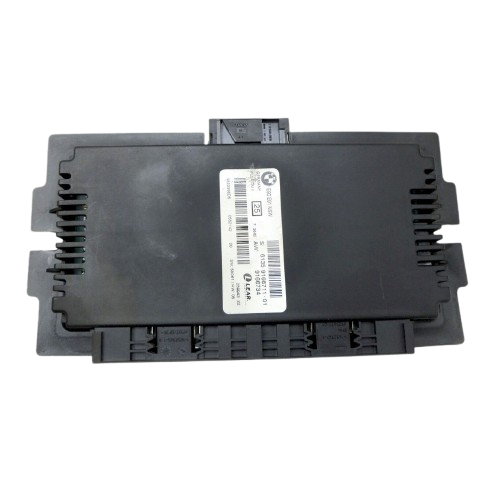

• De FRM-module (footwell module)
• Bij voorkeur: chassisnummer (VIN) + korte beschrijving van het probleem
• Indien mogelijk: foto van de FRM-sticker en eventuele corrosie/brandschade

Keuzehulp: welke FRM-dienst moet ik kiezen? (en is jouw FRM compatibel?)

Stap 1 – Controleer eerst of jouw FRM compatibel is voor onze data-service

Onze FRM tools werken met FRM-modules die intern gebaseerd zijn op MCU mask 0L15Y of 3M25J.

Zo checken we dit:

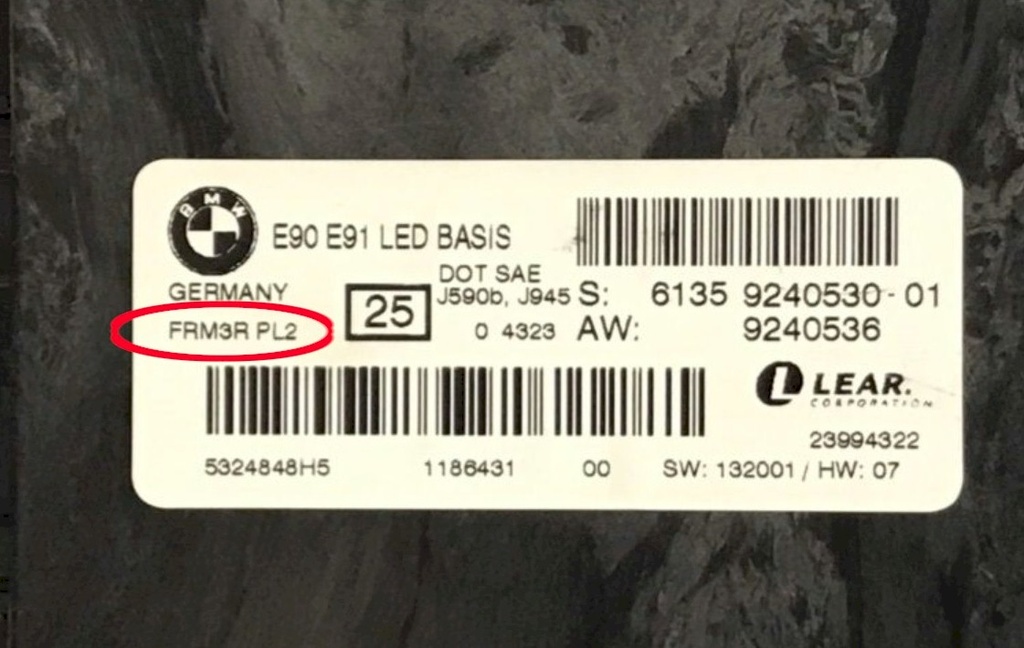

• Beste optie (zeker): stuur ons een foto van de FRM-sticker + (indien geopend) een foto van de chip/print waar “0L15Y” of “3M25J” vermeld staat.
• Geen zin om open te maken? Stuur minstens een duidelijke foto van de FRM-sticker/onderdeelnummer. Dan zeggen wij je of het in scope zit.

Niet compatibel / eerst checken:

• voertuigen zonder FRM (bv. bepaalde F-series met FEM/BDC i.p.v. FRM)
• modules met duidelijke waterschade/brandschade (dan is cloning meestal nodig i.p.v. data repair)

Welke variant kies ik?

Kies Variant A – Data repair (Refresh/Recover) als:

• het probleem begonnen is na coderen/programmeren of na een lege/zwakke accu
• FRM is “plots dood”: ramen/lichten/centrale vergrendeling vallen tegelijk uit
• diagnose geeft geen communicatie, maar er is geen waterschade of verbrande elektronica

Belangrijk: “Repair/reset zonder codering” lukt het vaakst bij FRM’s met 3M25J. Bij 0L15Y doen we read/write en herstellen we de data waar mogelijk.

Kies Variant B – Cloning (naar donor FRM) als:

• er is waterschade/corrosie of zichtbare printschade
• je hebt verbrande uitgangen/drivers (kortsluiting op lamp/raammotor)
• data repair lukt niet of de module is niet meer betrouwbaar leesbaar/schrijfbaar
• je wil jouw voertuigdata overzetten naar een werkende donor FRM

Kies Variant C – Combi (aanrader bij twijfel) als:

• je weet niet of het data-corruptie of hardwaredefect is
• je wil “zekerheid zonder discussie”
  → We proberen eerst data repair. Als dat niet mogelijk is, schakelen we over op cloning (donor FRM nodig).
