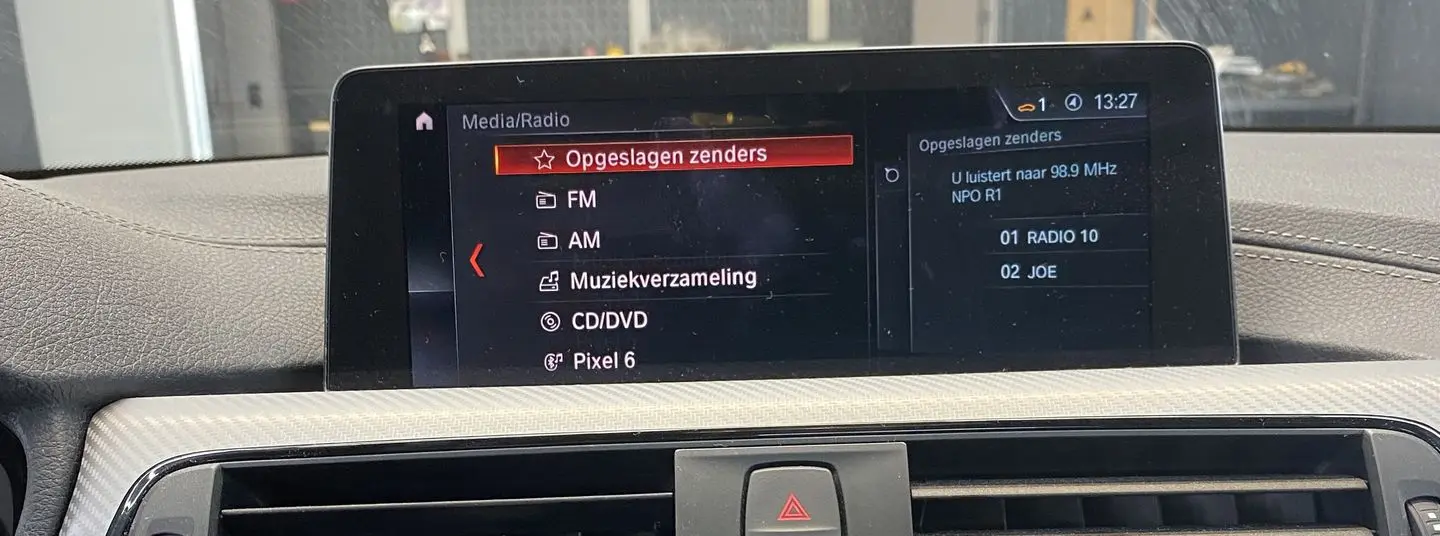

Deze klant stelde ons de vraag of het mogelijk was om Android Auto in zijn BMW 4 series F36 te activeren. Helaas is dat niet mogelijk om simpelweg te activeren. De F36 heeft nooit van fabriek uit Android Auto gehad, dus dit gaat helaas niet. Daarom waren we genoodzaakt om een MMI te installeren waarmee de klant toegang zou krijgen tot zowel Android Auto als Apple Carplay.
Daarnaast had de klant ook gezien dat er een mogelijkheid is om een aftermarket achteruitrijcamera in te bouwen welke we dan ook kunnen aansluiten op de MMI. Aangezien de MMI toch al ingebouwd moest worden opteerde de klant ervoor om ook ineens de achteruitrijcamera bij in te bouwen aangezien hij dit soms wel mistte.

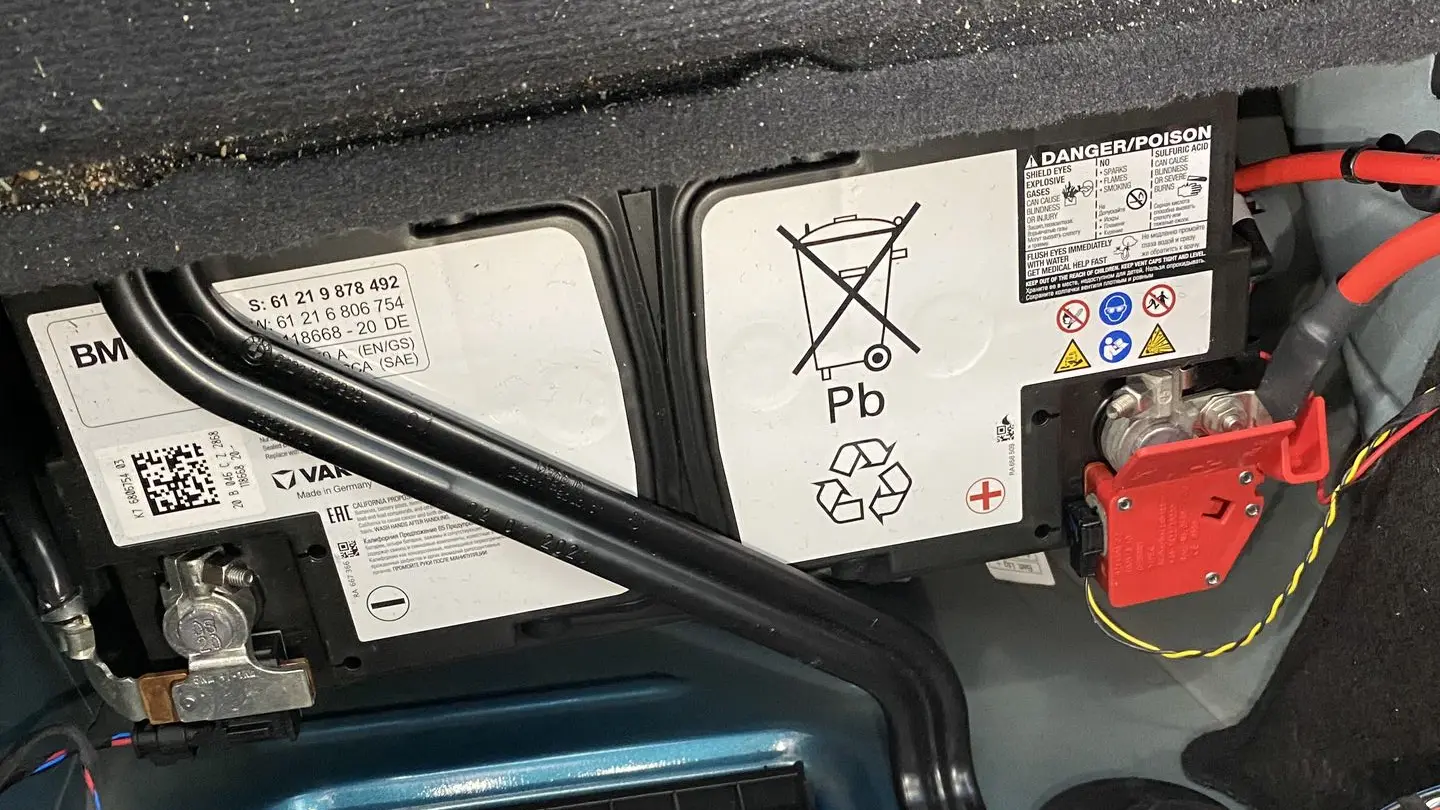

Daarom dat we eerst beginnen met de negatieve pool van de batterij af te koppelen aangezien we aan het elektrisch systeem van de wagen gaan werken.

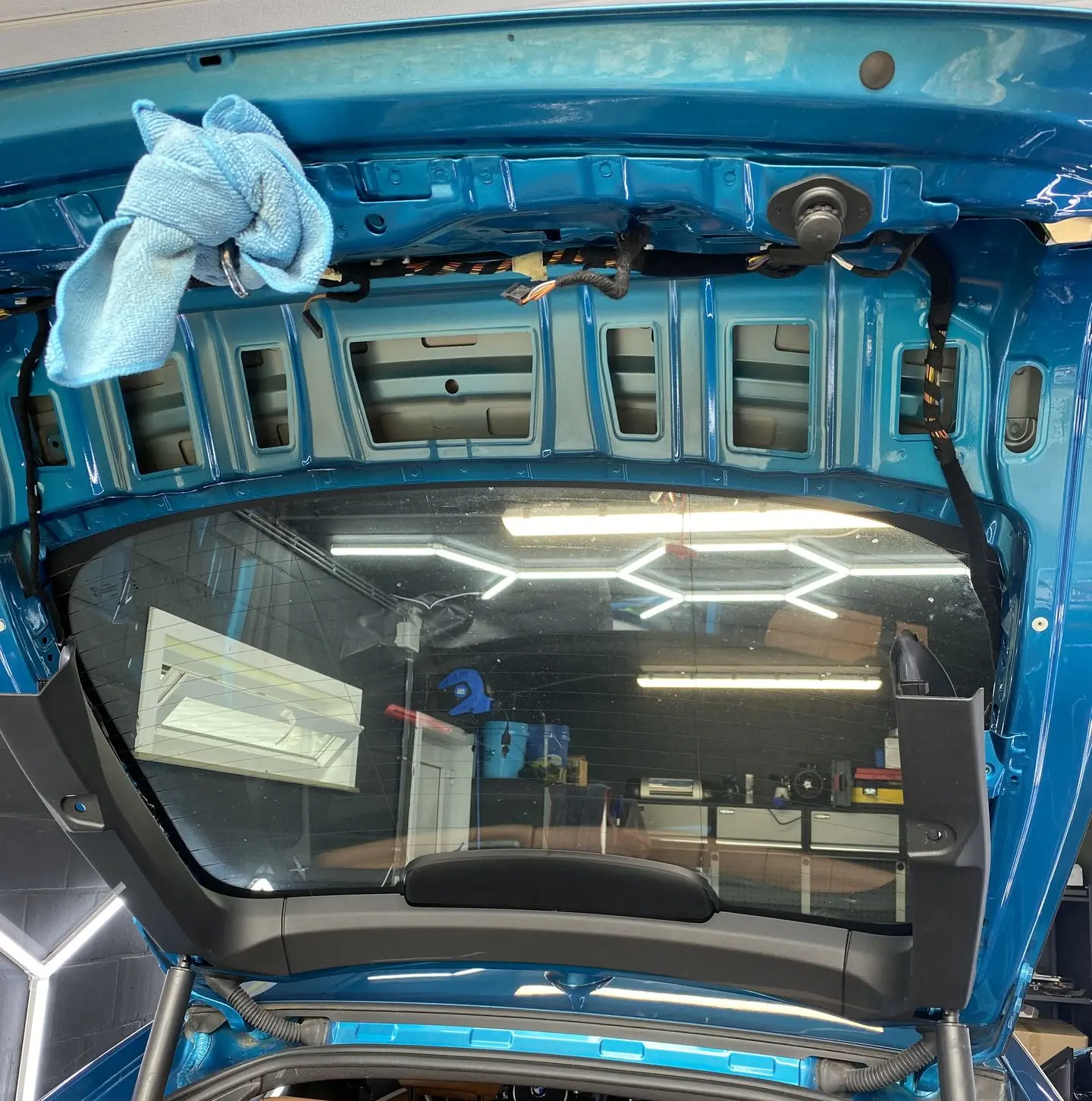

Eens dat we dat gedaan hebben kunnen we het koffer uit elkaar beginnen halen. Bij een F36, 4 series gran coupé is het namelijk iets meer werk dan een gewone coupé of een 3 serie sedan. We maken eerst de vijsjes en connectoren los en halen dan het plastic deksel los zodat we aan de koffergreep kunnen.

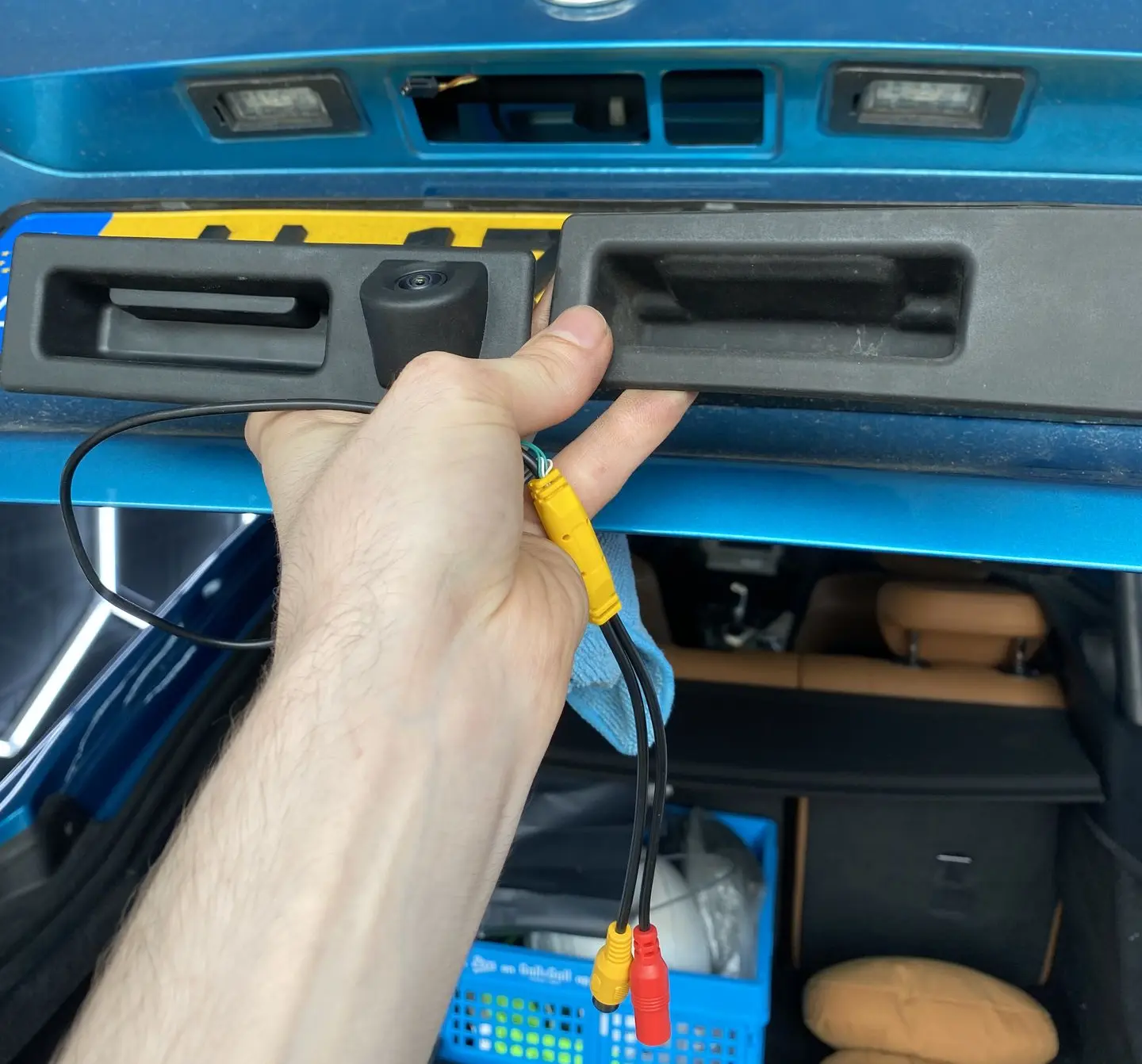

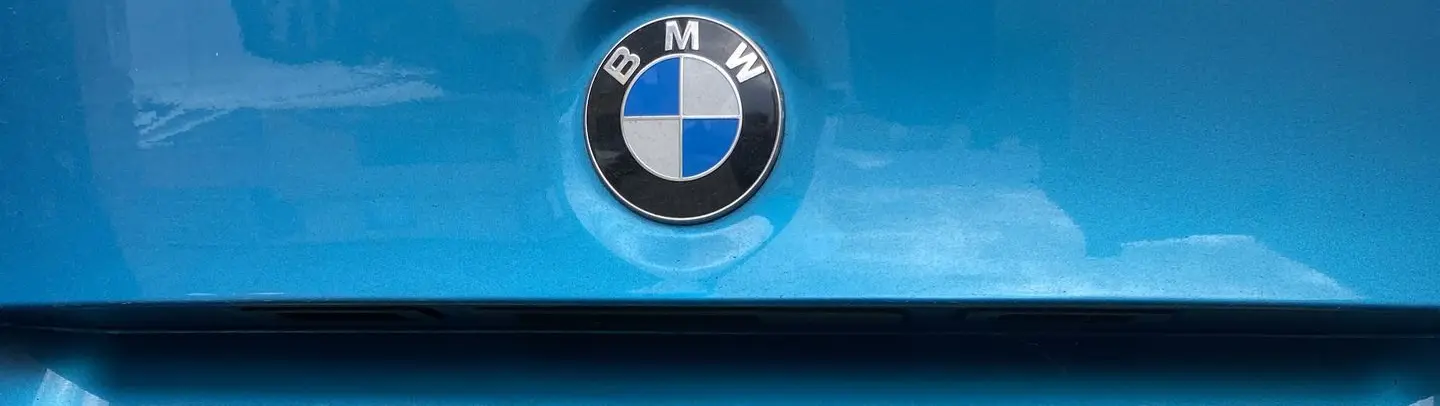

Eens dat dit allemaal los is kunnen we de originele handgreep vervangen door de aftermarket handgreep met ingebouwde camera en bouwen we het originele drukcontact van de achterklep over naar de aftermarket handgreep.
Eens dat we dit hebben overgebouwd kunnen we de aarding van de camera bevestigen aan het chassis en de verlengkabel voor het signaal en 12v aansluiting naar vooraan in de auto trekken. Daar moeten we dan eerst nog de originele Head Unit (HU) uitbouwen.

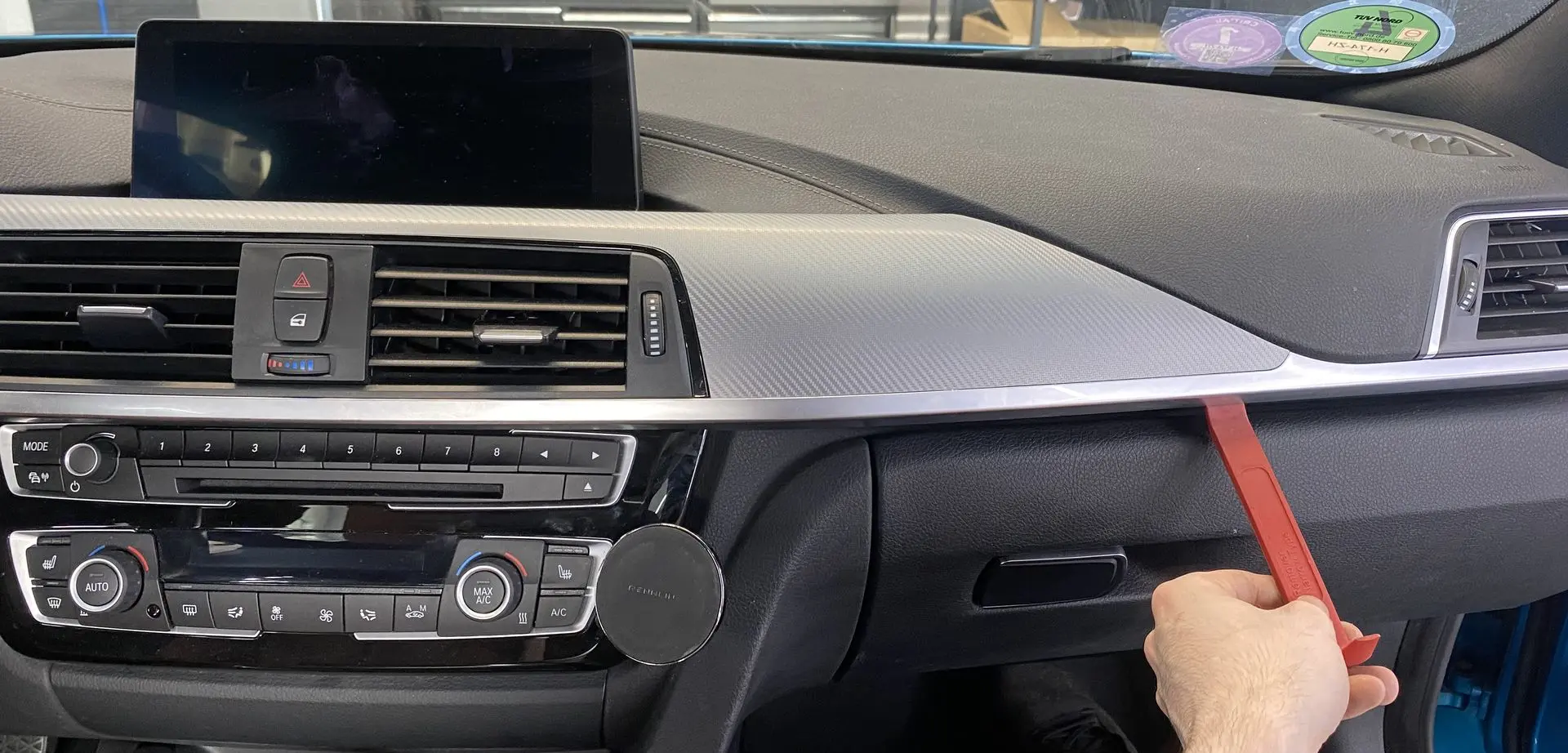

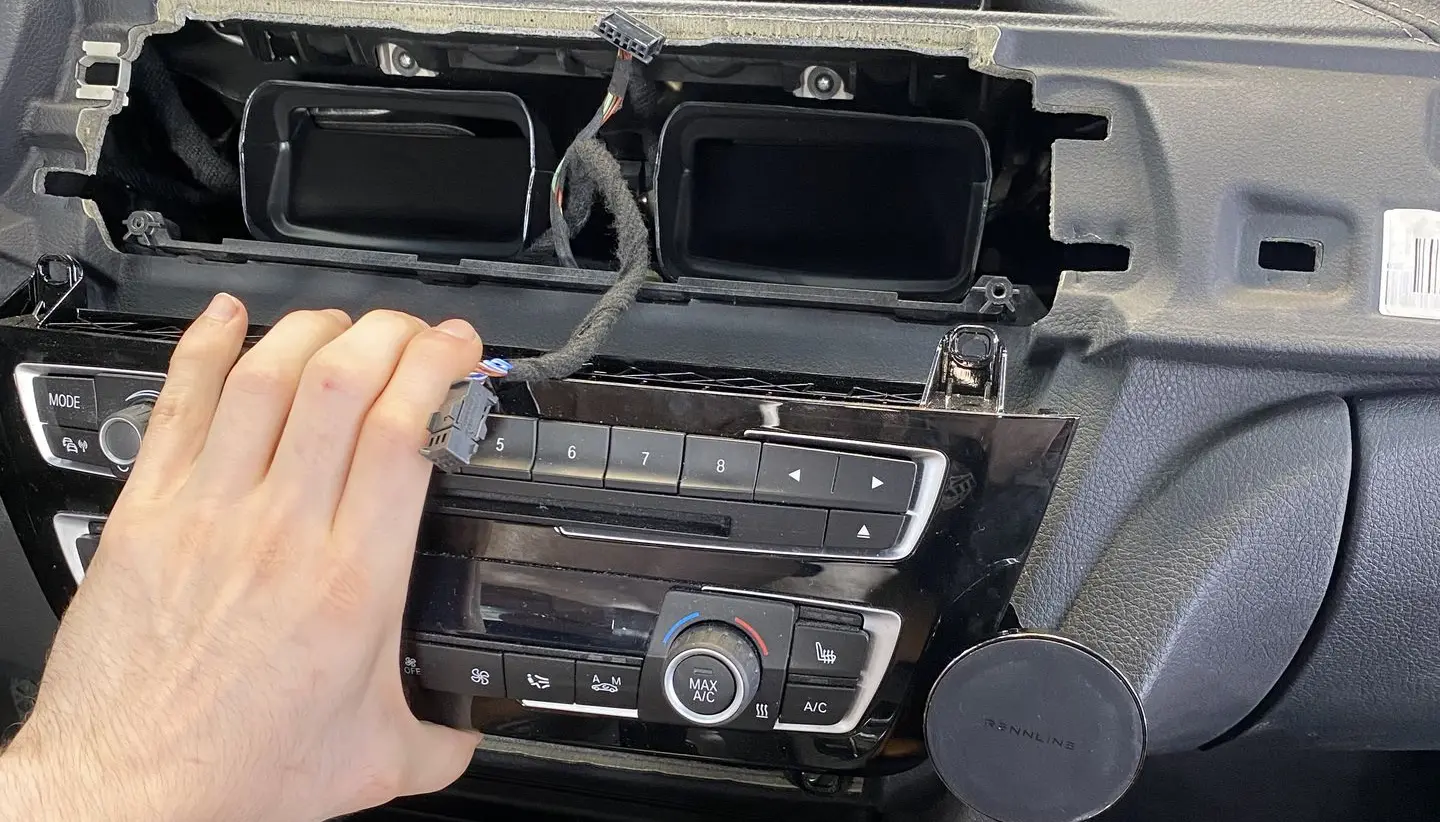

We beginnen met een plastic interieur demontage set de sierlijst er van links naar rechts uit te klikken.

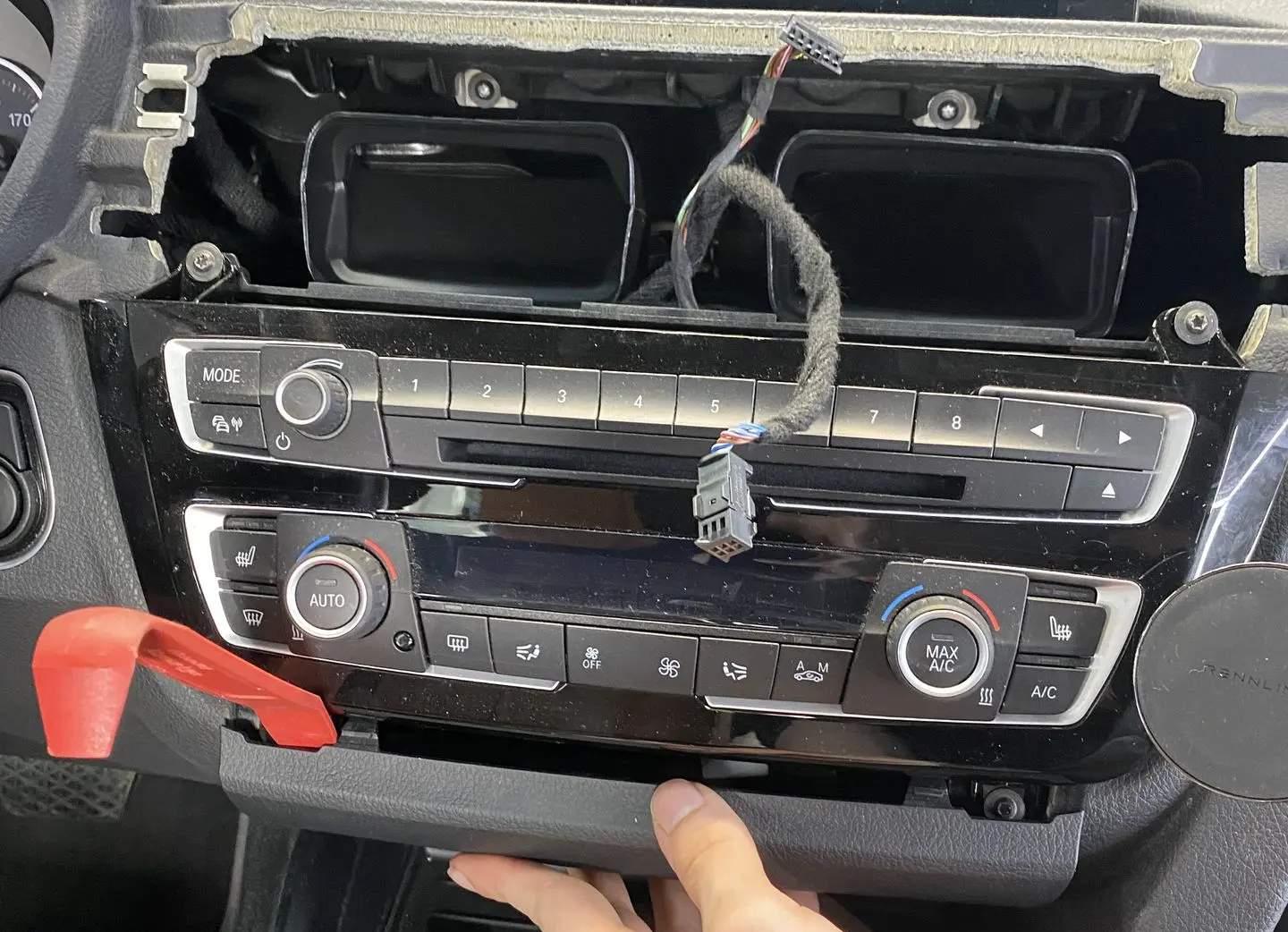

Eens dat we dat hebben gedaan en de connectoren los hebben gemaakt kunnen we de onderste sierlijst er ook uithalen.
Dan gebruiken we nog een Torx T20 om de 4 vijsjes van de climate control los te maken zodat we deze er ook kunnen uithalen nadat we de stekkers los hebben gemaakt.

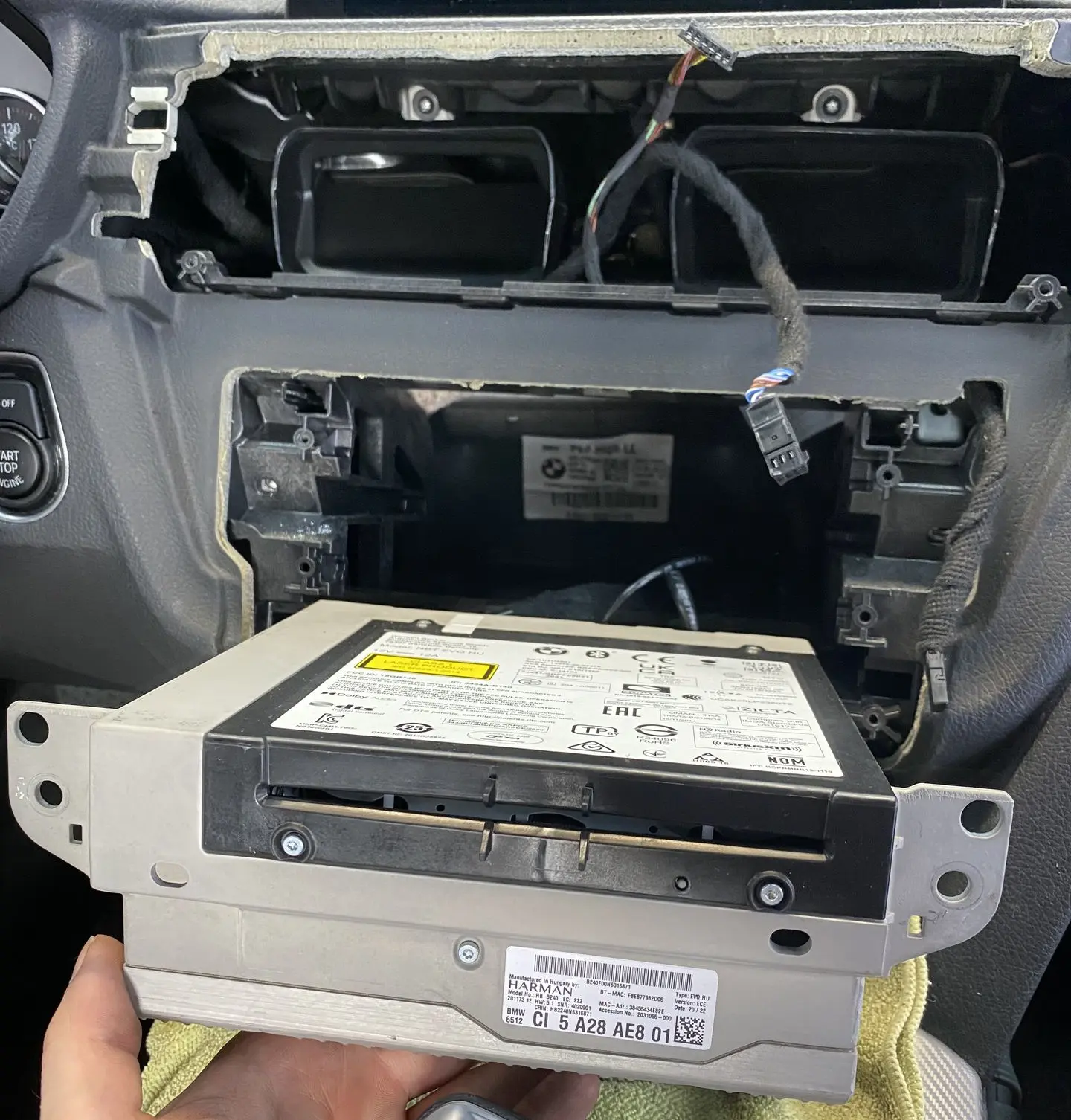

Dan maken we nog 2 Torx T20 vijsjes los van de Head Unit en dan kunnen we hem er uit glijden. Nu kunnen we de grote quad lock stekker achteraan op de HU los maken en de 2 groene MOST kabels overzetten naar de nieuwe adapterstekker van de MMI.

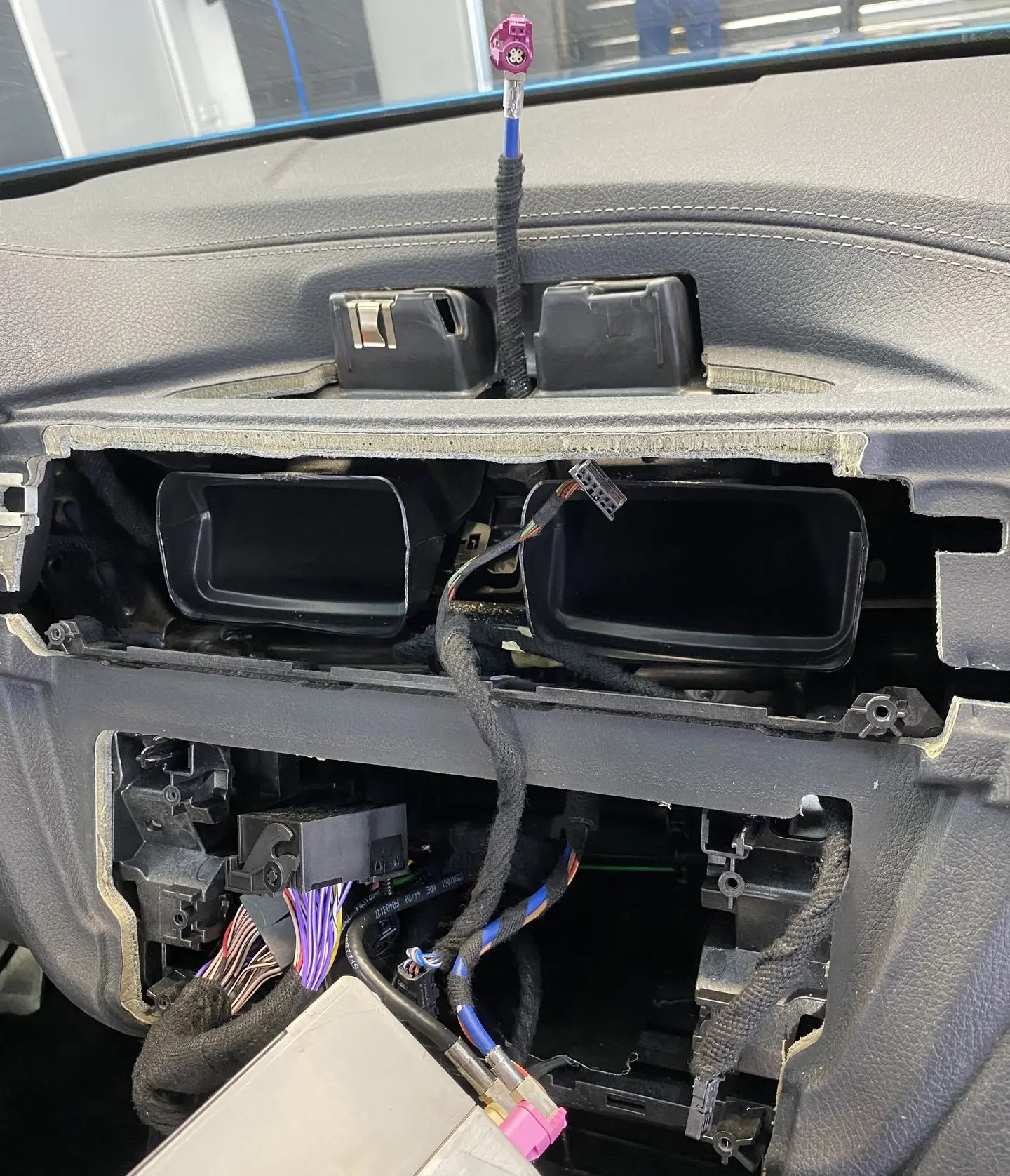

Eens dat we dat hebben gedaan kunnen we nog 2 Torx T20 vijsjes los maken van het originele scherm zodat we deze in de MMI kunnen steken en dan trekken we een nieuwe kabel van de MMI terug naar het originele scherm. Tot slot sluiten we de WIFI antenne nog aan op de MMI en sluiten we de kabels van de achteruitrijcamera nog aan. Het geluid laten we lopen via AUX dus wordt er in de armsteun nog een USB naar AUX adapter gestoken en wordt deze nog aangesloten op de MMI. Verder leggen we nog een USB aansluiting vlak bij de GSM houder dat de klant voorzien had zodat hij geen irritante oplaadkabel meer heeft lopen van zijn armsteun naar de GSM houder. En dan kan alles terug in elkaar gestoken worden.

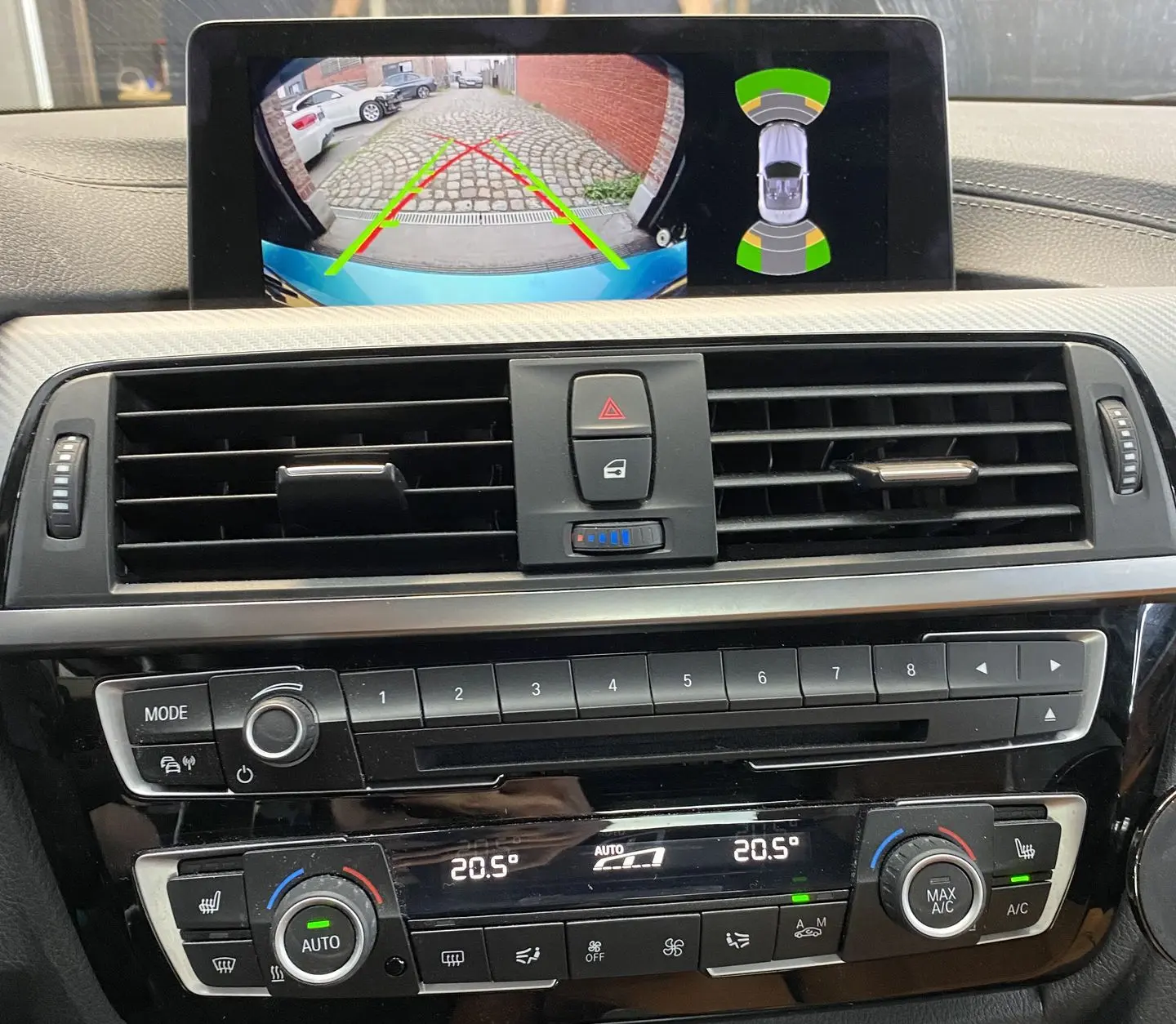

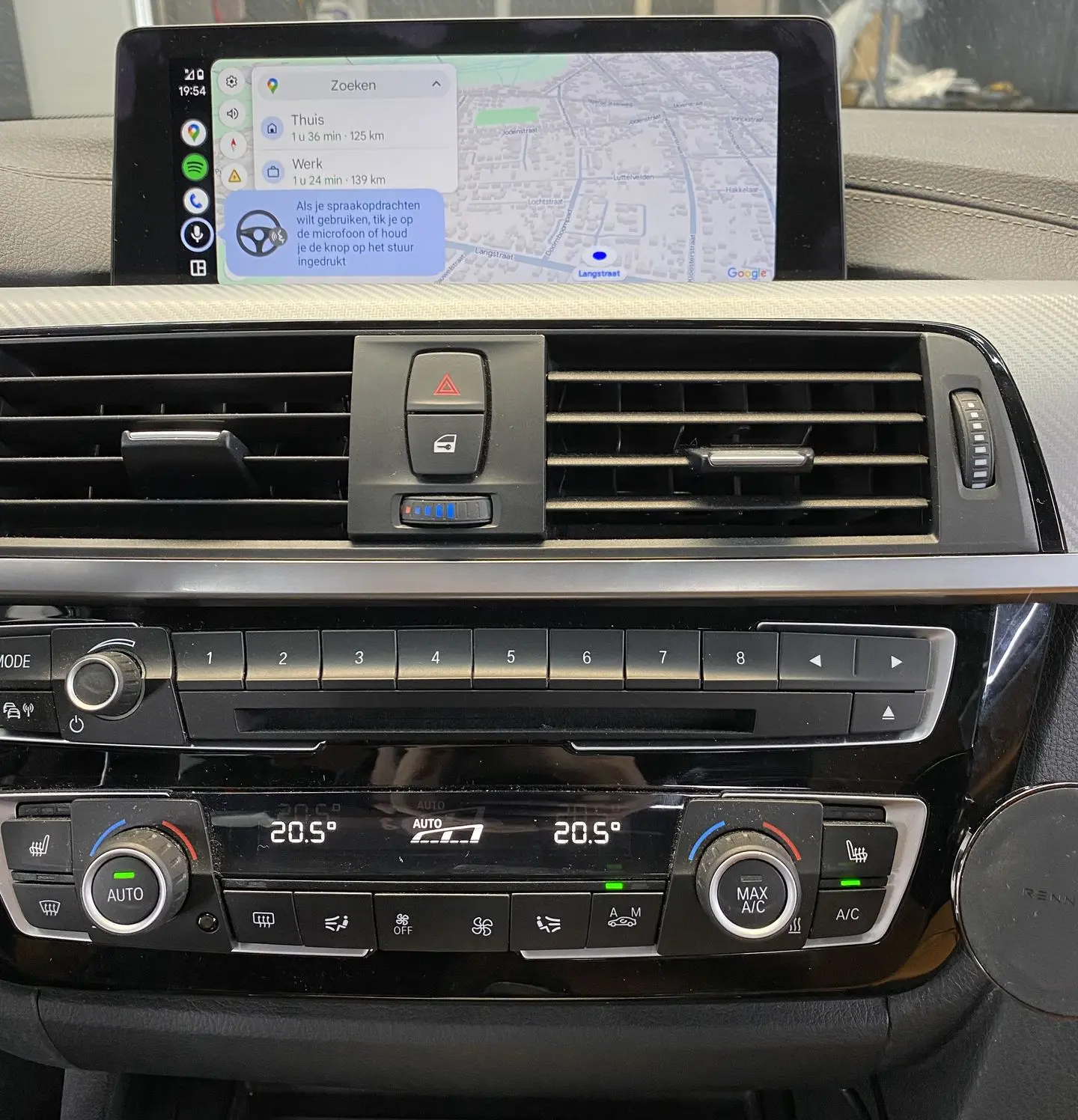

Nu is alles gemonteerd en werkt de Android Auto al voor de klant. We moeten nog even de instellingen aanpassen zodat het geluid via de USB gestuurd wordt en de auto nu weet dat hij een achteruitrijcamera heeft. Maar verder is hij klaar.

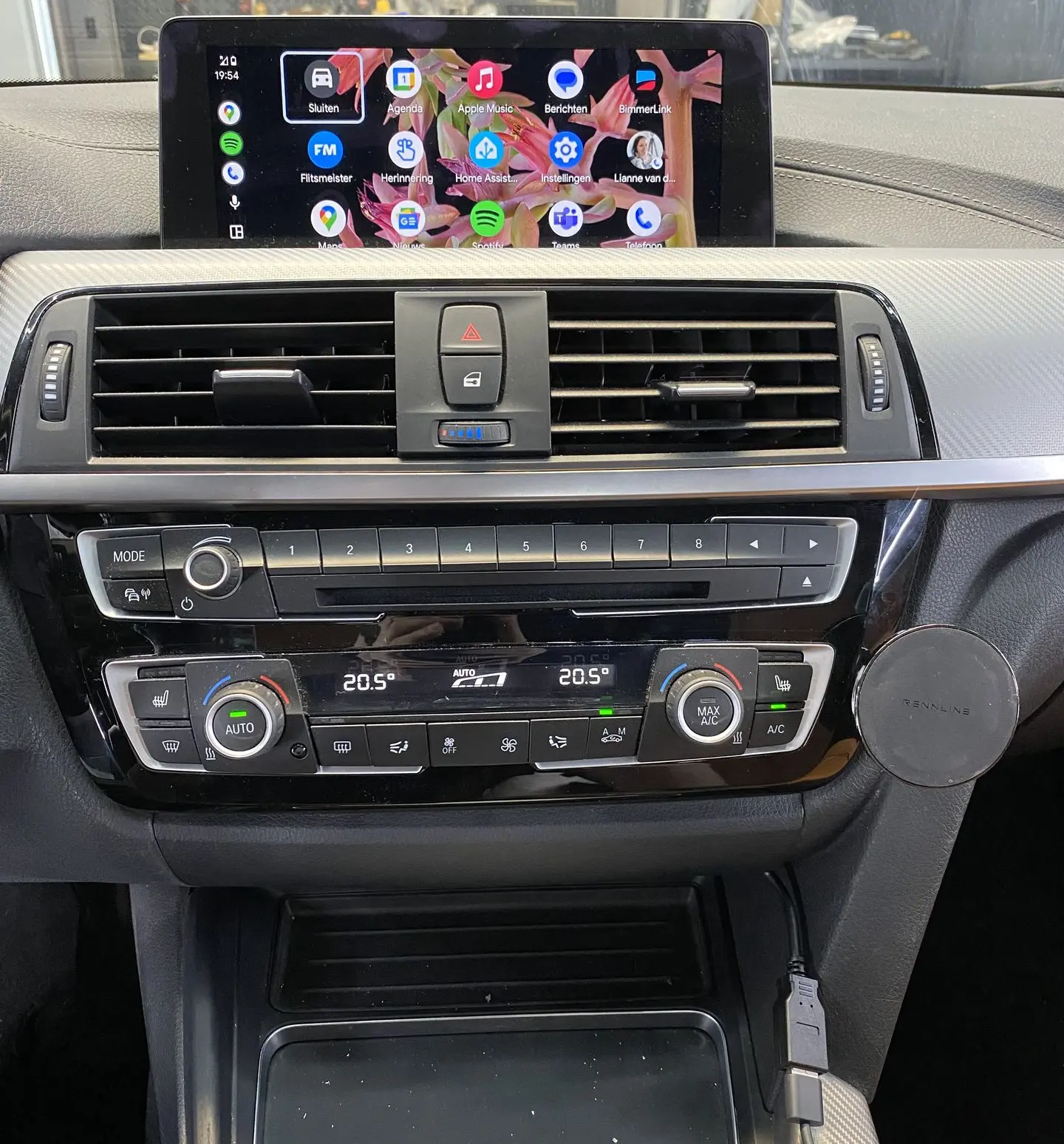

Het eindresultaat is een gelukkige klant dat nu Android Auto, Apple CarPlay en een achteruitrijcamera heeft en daarnaast ook nog een handigere manier heeft om zijn GSM op te laden met minder draden dat in de weg lopen.
